يمكن للكاميرا عالية السرعة أن تتوافق مع التعرف البصري على المكونات التي يقل قطرها عن 10 مم

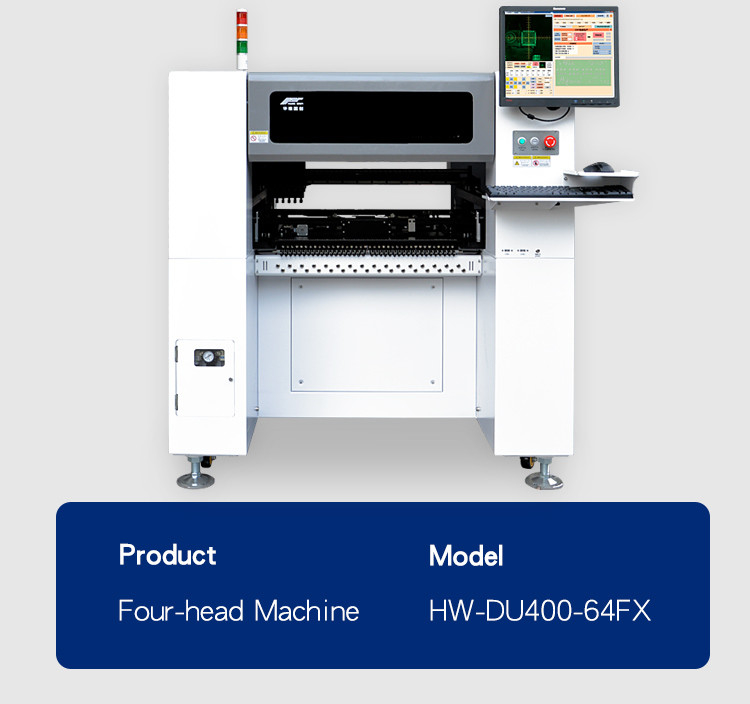

HW-DU400-64F هو أكثر طرازاتنا شهرة مع Vision.يوفر HW-DU400-64F ميزات متقدمة تقنيًا مع مساحة عمل 360 مم × 600 مم ، و 64 موضعًا لوحدة التغذية الفردية (حتى 120 وحدة تغذية باستخدام مغذيات البنوك) حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.

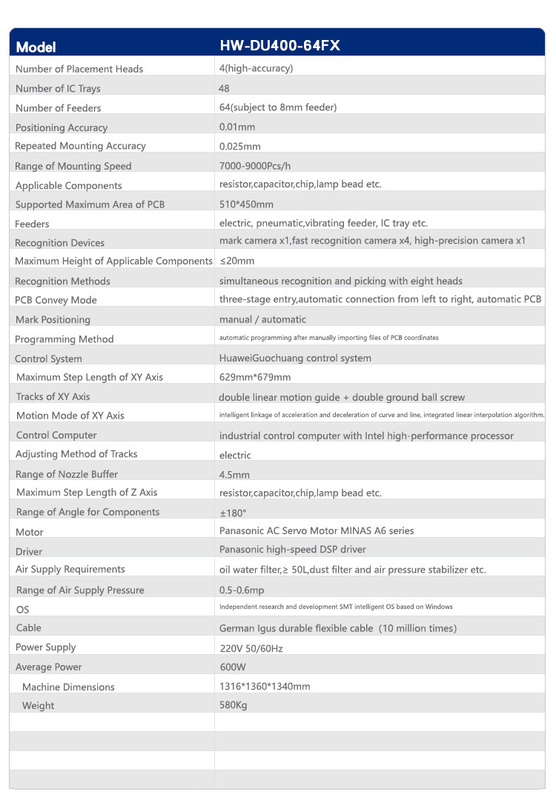

ميزات النظام
* أعلى مستويات الجودة مع أحدث المعدات وبتكلفة مناسبة
* معدلات التنسيب تصل إلى 10000 cph
* يضع بدقة مجموعة واسعة من المكونات بما في ذلك 0201 ، 0402 ، LED ، BGA ، QFN ...
* ارتفاع المكونات التي يمكن الوصول إليها: 20 مم
1. 120 قطعة من محطات المواد - يمكنها تلبية متطلبات التركيب للمواد المختلفة والمواصفات والحزم المختلفة للمنتج.
1) 120 قطعة 8 مم تدعم محطات المواد NXT المغذي الكهربائي ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم NXT المغذي الكهربائي ، مغذي الاهتزاز وصواني IC.
2) مواصفات المنصة الكهربائية NXT: مغذي كهربائي 8mm-44mm NXT ، تغذية كهربائية مستقرة ، دقة عالية ، عمر خدمة طويل.
2. 8 مجموعات من رؤوس التثبيت المستقلة - يتم توزيع 8 مجموعات من رؤوس التثبيت مع فوهات مختلفة ، وهي مناسبة لمتطلبات التركيب للمنتجات بمزيد من المواصفات.
1) يمكن لـ 8 مجموعات من الرؤوس المتصاعدة تحقيق الأذرع المزدوجة وأربعة رؤوس في وقت واحد ، والتقاط المواد في نفس الوقت ، وتحسين كفاءة الالتقاط بشكل كبير.
3. الكفاءة الشاملة هي 20000 قطعة في الساعة ، والكفاءة القصوى هي 26000 قطعة في الساعة.
1) سرعة التركيب لمختلف المكونات (المقاومة ، السعة ، الرقاقة) 20000 قطعة / ساعة.
2) فقط السعة أو المقاومة أو سرعة مصباح LED هي 26000 قطعة / ساعة.
4. 8 قطعة من الكاميرات عالية السرعة ، 2 قطعة من الكاميرات عالية الوضوح - لتلبية احتياجات التعرف البصري للمكونات المختلفة.
1) يمكن للكاميرا عالية السرعة أن تلبي التعرف البصري على المكونات التي يقل قطرها عن 10 مم ، بما في ذلك المقاومة ، والسعة ، وخرز المصباح ، والترانزستورات ، والصمامات الثنائية ، إلخ.
5. المقاومة والسعة فوق 0201 ، رقاقة دبابيس 0.3 مم.
1) استخدم المغذي الكهربائي لتلبية متطلبات التركيب لمكونات 0201.
2) يمكن للكاميرا عالية الوضوح ذات الرؤية الدقيقة أن تلبي متطلبات تركيب الرقاقة لـ QPF ، BGA ، QFP ، إلخ.
6. PCB بسمك أقل من 3mm ، 340 * 560mm.
1) دعم ثنائي الفينيل متعدد الكلور بسمك 1 مم -3 مم.
عناصر
يسمح نظام الرؤية HW بوضع دقيق لـ 0201 و BGA و QFN و QFP و LED ومجموعة واسعة من جميع مكونات SMT تقريبًا.
نظام الرؤية
تعتبر أنظمة اختيار ووضع الرؤية من سلسلة HW سهلة البرمجة لجميع المشغلين ، فهي ذكية وسريعة التشغيل
مغذيات
تم اعتماد وحدة التغذية الهوائية والمغذي الكهربائي من ياماها ، الأحجام تشمل 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم.
