مورد محترف SMT ذو ستة رؤوس SMT SMD LED آلة اختيار ووضع لخط إنتاج SMT
HW-DU800-96F هو أكثر طرازاتنا شهرة مع Vision.يوفر HW-DU800-96F ميزات متقدمة تقنيًا مع مساحة عمل 400 مم × 700 مم ، و 96 موضعًا لوحدة التغذية الفردية (حتى 120 وحدة تغذية باستخدام مغذيات البنوك) حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
ميزات النظام
* أعلى مستويات الجودة مع أحدث المعدات وبتكلفة مناسبة
* معدلات التنسيب تصل إلى 13000 كيلومتر في الساعة
* يضع بدقة مجموعة واسعة من المكونات بما في ذلك 0201 ، 0402 ، LED ، BGA ، QFN ...
عناصر
يسمح نظام الرؤية HW بوضع دقيق لـ 0201 و BGA و QFN و QFP و LED ومجموعة واسعة من جميع مكونات SMT تقريبًا.
نظام الرؤية
تعتبر أنظمة اختيار ووضع الرؤية من سلسلة HW سهلة البرمجة لجميع المشغلين ، فهي ذكية وسريعة التشغيل
مغذيات
تم اعتماد وحدة التغذية الكهربائية NXT ، وتشمل الأحجام 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم.
|
عدد المغذيات
|
50
|
|
عدد صينية IC
|
6
|
|
عدد الكاميرات
|
6
|
|
عدد الرؤوس
|
4
|
|
متوسط القوة
|
400 واط
|
|
دقة التموضع
|
0.01 مم
|
|

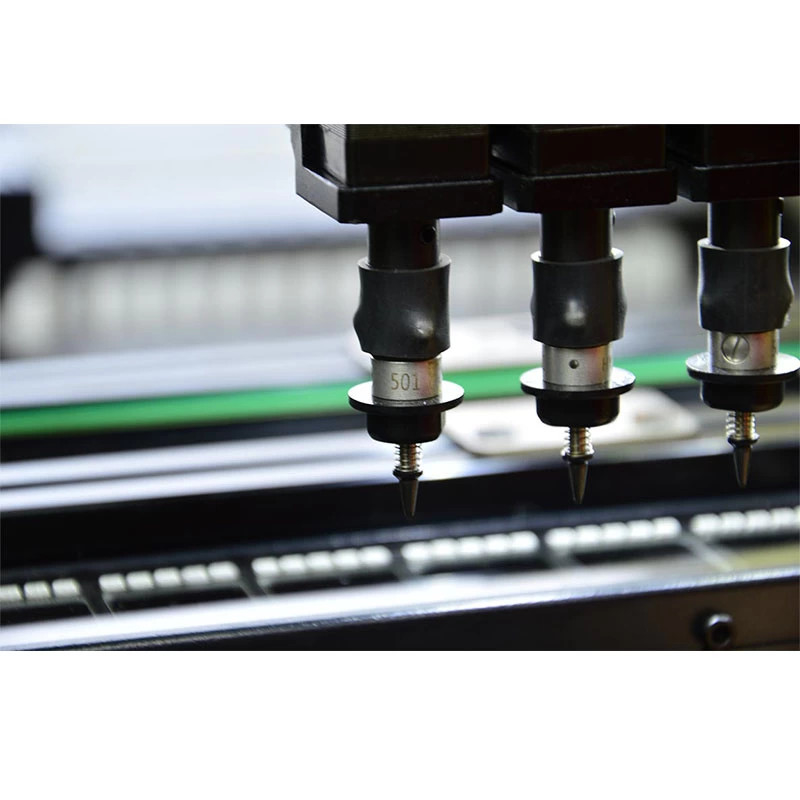

نطاق المخزن المؤقت لفوهة الشفط
|
4.5 ملم
|
|
مزود الطاقة
|
220 فولت ، 50/60 هرتز
|
|
هواء مضغوط
|
0.5-0.6 ميجا باسكال
|
|
محرك القيادة
|
محرك سيرفو باناسونيك
|
|
مصدر فراغ لفوهة الشفط
|
مولد فراغ عالي السرعة مع قاطع فراغ
|
|
أقصى مساحة للوحة الدائرة
|
600 × 455 ملم
|
|
نطاق السفر الأقصى في المحور Z.
|
20 ملم
|
|
وحدة تغذية الشريط
|
8 ، 12 ، 16 ، 24 ملم وشفط الاهتزاز (شريحة أنابيب التركيب)
|
|
سرعة التركيب القصوى
|
7000 قطعة / ح
|
|
متوسط سرعة التركيب لمقاومة التركيب الفعلية
|
8000 قطعة / ح
|
|
XYZ محرك دليل السكك الحديدية
|
سكة التوجيه الخطية عالية الدقة TBI
|
|
نظام محرك الحركة
|
محرك باناسونيك عالي السرعة DSP
|
|
نظام التشغيل
|
نظام تشغيل أوتوماتيكي كامل للرقائق تم تطويره بشكل مستقل بواسطة Huawei Guochuang على أساس Windows
نظام التشغيل ويدعم نظام التشغيل windows xp
نظام التشغيل win7
|
|
زاوية العنصر
|
0-360 درجة ، دوران متزامن أثناء الحركة
|
|
وضع التشغيل X / Y.
|
منحنى ذكي لربط التسارع والتباطؤ الخطي
|
|
تحديد المواقع MARK
|
أوتوماتيكي بالكامل (يمكن ضبط نقطة MARK حسب الرغبة)
|
|
إنذار ذكي
|
تصحيح آلي ، تعبئة أوتوماتيكية ، إنذار نقص التغذية
|
|
وضع دخول اللوحة
|
اتصال أوتوماتيكي من اليسار إلى اليمين في أقسام واحدة ، تحديد موضع النقل التلقائي لثنائي الفينيل متعدد الكلور./ وضع المكبس
التغذية اليدوية للوحة.
|
|
شاشة مرئية
|
شاشة تحكم صناعية مقاس 17 بوصة ، 4: 3 ، دقة الشاشة: 1280 × 1024
|
|
عدد كاميرات التعرف
|
كاميرا تمييز One Mark وأربع كاميرات للتعرف السريع وكاميرا واحدة للتعرف الدقيق
|
|
نطاق التركيب التكيفي
|
التكيف مع 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصوت ، SOT ، QFP ضمن 40 * 40 مم ومسافة الدبوس ≥0.3 مم
(مسافة مركز 0.5 مم) و BGA
|
|
وزن المنتج
|
280 كجم
|
|
البعد
|
900 × 1140 × 1340 ملم
|
