معدات الخلط التلقائي لحام لحام لصق خلاط SMT لحام آلة خلط
HW-DSQ800-120F هو الطراز الأكثر شهرة لدينا مع Vision.يوفر HW-DSQ800-120F ميزات متقدمة تقنيًا مع مساحة عمل 260 مم × 400 مم ، و 120 موضعًا لوحدة التغذية الفردية حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
آلة الالتقاط والوظائف المتعددة الوظائف ليست قابلة للتركيب فحسب ، بل يمكنها أيضًا تركيب رقائق الدوائر المتكاملة المتطورة بدقة ، وقد تم تطوير الجيل الأول من whi-ch في عام 2015 وتميز بامتياز واحد في المنزل ، مما يؤدي إلى بناء سمعة ممتازة للآلة المحلية منذ ذلك الحين.
|
عدد المغذيات
|
50
|
|
عدد صينية IC
|
6
|
|
عدد الكاميرات
|
6
|
|
عدد الرؤوس
|
4
|
|
متوسط القوة
|
400 واط
|
|
دقة التموضع
|
0.01 مم
|
|
نطاق المخزن المؤقت لفوهة الشفط
|
4.5 ملم
|
|
مزود الطاقة
|
220 فولت ، 50/60 هرتز
|
|
هواء مضغوط
|
0.5-0.6 ميجا باسكال
|
|
محرك القيادة
|
محرك سيرفو باناسونيك
|
|
مصدر فراغ لفوهة الشفط
|
مولد فراغ عالي السرعة مع قاطع فراغ
|
|
أقصى مساحة للوحة الدائرة
|
600 × 455 ملم
|
|
نطاق السفر الأقصى في المحور Z.
|
20 ملم
|
|
وحدة تغذية الشريط
|
8 ، 12 ، 16 ، 24 ملم وشفط الاهتزاز (شريحة أنابيب التركيب)
|
|
سرعة التركيب القصوى
|
7000 قطعة / ح
|
|
متوسط سرعة التركيب لمقاومة التركيب الفعلية
|
8000 قطعة / ح
|
|

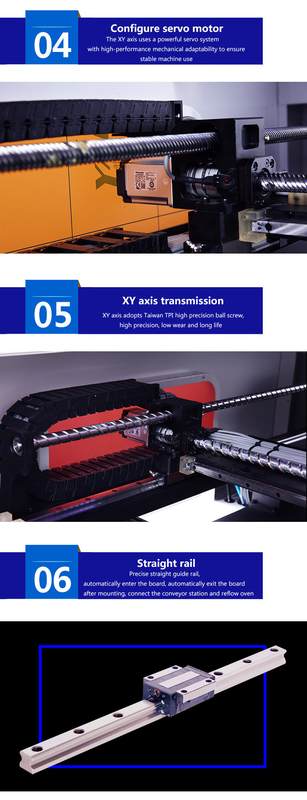

XYZ محرك دليل السكك الحديدية
|
سكة التوجيه الخطية عالية الدقة TBI
|
|
نظام محرك الحركة
|
محرك باناسونيك عالي السرعة DSP
|
|
نظام التشغيل
|
نظام تشغيل أوتوماتيكي كامل للرقائق تم تطويره بشكل مستقل بواسطة Huawei Guochuang على أساس Windows
نظام التشغيل ويدعم نظام التشغيل windows xp
نظام التشغيل win7
|
|
زاوية العنصر
|
0-360 درجة ، دوران متزامن أثناء الحركة
|
|
وضع التشغيل X / Y.
|
منحنى ذكي لربط التسارع والتباطؤ الخطي
|
|
تحديد المواقع MARK
|
أوتوماتيكي بالكامل (يمكن ضبط نقطة MARK حسب الرغبة)
|
|
إنذار ذكي
|
تصحيح آلي ، تعبئة أوتوماتيكية ، إنذار نقص التغذية
|
|
وضع دخول اللوحة
|
اتصال أوتوماتيكي من اليسار إلى اليمين في أقسام واحدة ، تحديد موضع النقل التلقائي لثنائي الفينيل متعدد الكلور./ وضع المكبس
التغذية اليدوية للوحة.
|
|
شاشة مرئية
|
شاشة تحكم صناعية مقاس 17 بوصة ، 4: 3 ، دقة الشاشة: 1280 × 1024
|
|
عدد كاميرات التعرف
|
كاميرا تمييز One Mark وأربع كاميرات للتعرف السريع وكاميرا واحدة للتعرف الدقيق
|
|
نطاق التركيب التكيفي
|
التكيف مع 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصوت ، SOT ، QFP ضمن 40 * 40 مم ومسافة الدبوس ≥0.3 مم
(مسافة مركز 0.5 مم) و BGA
|
|
وزن المنتج
|
280 كجم
|
|
البعد
|
900 × 1140 × 1340 ملم
|
ثمانية رأس LED اختيار ووضع آلة للهواتف الذكية PCB SMT رقاقة Mounter لوحة لترويج المبيعات
بوردوكتوصف
يعتبر الطراز HW-T4-44 / 50F هو الطراز الأكثر شيوعًا لدينا مع Vision.يوفر HW-T4-44 / 50F ميزات متقدمة تقنيًا مع مساحة عمل 260 مم × 400 مم ، و 50 موضعًا لوحدة التغذية الفردية (حتى 120 وحدة تغذية باستخدام مغذيات البنوك) حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
ميزات النظام
* أعلى مستويات الجودة مع أحدث المعدات وبتكلفة مناسبة
* معدلات التنسيب تصل إلى 7000 كيلومتر في الساعة
* يضع بدقة مجموعة واسعة من المكونات بما في ذلك 0201 ، 0402 ، LED ، BGA ، QFN ...
| |
|
| معدلات التنسيب |
7000 CPH |
| دقة |
± .001 "(0.02 مم) |
| الجهد االكهربى |
220AC |
| وزن |
280 كجم |
| ضمان |
سنة واحدة |
| دعم |
دعم الفيديو |
| واجهة المستخدم |
تسمح أفضل واجهة مستخدم رسومية (GUI) في فئتها باستخدام برنامج يستند إلى Windows® بالبرمجة في دقائق |
| ماكس لا.عدد المغذيات (شريط 8 مم) |
ماكس لا.عدد المغذيات (شريط 8 مم) |
| الحد الأقصى لحجم اللوحة |
260 مم × 400 مم |
| أصغر قدرة للمكون |
201 |
| نظام الرؤية |
رؤية HWGC |
| مغذيات اهتزازية |
فضفاض ، أنبوب ، عصا (التحكم في التردد والسعة) |
| |
|
يسمح نظام الرؤية HW بوضع دقيق لـ 0201 و BGA و QFN و QFP و LED ومجموعة واسعة من جميع مكونات SMT تقريبًا.
عناصر
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا ، يمكن لمهندسيك الذهاب إلى شركتنا أو من السهل جدًا تشغيلها.
لدينا دليل مستخدم باللغة الإنجليزية ودليل فيديو ليعلمك كيفية استخدام الجهاز.
يأتي دليل المستخدم مع الجهاز معًا.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا ، ليس صعبًا على الإطلاق بالنسبة لعملائنا السابقين ،
يكفي يومين على الأكثر لتعلم تشغيل الآلات.
س: هل تمتلك أجهزتك شهادة الجودة؟
ج: لقد مرت جميع أجهزتنا بشهادة CE ، ISO14001 (BCC) ، ISO9001 (IQNET)
ولها باتن الخاصة.
س: ضمان الجهاز؟
ج: سنة واحدة ، ستكون الأجزاء مجانية للمشتري في الضمان.
إذا كان هناك أي شك في عملية تشغيل الجهاز ،
الرجاء ألا يترددوا في الاتصال بنا.سوف نساعدك في الوقت المناسب.
س: النسخة الإنجليزية لهذه الأجهزة؟
ج: نعم ، وسنقوم بتحديث البرنامج للعملاء.
