سرعة التركيب لمختلف المكونات (المقاومة ، السعة ، الرقاقة) 20000 قطعة / ساعة.
اختيار ووضع آلة ، رقاقة المركب السطح ، آلة SMT
درجة المشاركة اليدوية في عمليات البرمجة أقل من 15٪ ، ويتم تنفيذ معظم العمل بواسطة جزء البرنامج من الجهاز ويتم إكماله تلقائيًا.
بوردوكت
HW-T8-80F هو الطراز الأكثر شهرة لدينا مع Vision.يوفر HW-T8-80F ميزات متقدمة تقنيًا مع مساحة عمل 260 مم × 400 مم ، و 50 موضعًا لوحدة التغذية الفردية (حتى 120 وحدة تغذية باستخدام مغذيات البنوك) حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
نظام الرؤية
تعتبر أنظمة اختيار ووضع الرؤية من سلسلة HW سهلة البرمجة لجميع المشغلين ، فهي ذكية وسريعة التشغيل
تم اعتماد وحدة التغذية الهوائية والمغذي الكهربائي من ياماها ، الأحجام تشمل 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم.
| عدد رؤوس التنسيب | 8 (دقة عالية) |
| عدد صواني IC | 96 |
| عدد المغذيات | 120 (تخضع لتغذية 8 مم) |
| دقة تحديد الموقع | 0.01 مم |
| دقة التركيب المتكرر | 0.05 مم |
| مدى سرعة تصاعد المقاومة | 20000-26000 قطعة / ساعة مكونات السعة |
| المكونات القابلة للتطبيق | المقاوم ، المكثف ، الرقاقة ، حبة المصباح 0201-30 * 30 مم إلخ. |
| الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور | 50 * 50 مم - 340 * 330 مم |
| مغذيات | مغذي NXTelectric ، مغذي الاهتزاز ، علبة IC إلخ. |
| أجهزة التعرف | علامة الكاميرا x2 ، وكاميرا التعرف السريع x8 ، وكاميرا عالية الدقة x1 |
| أقصى ارتفاع للمكونات القابلة للتطبيق | ≤20 ملم |
| طرق التعرف | التعرف المتزامن مع ثمانية رؤوس |
| وضع نقل ثنائي الفينيل متعدد الكلور | دخول ثلاثي المراحل ، اتصال تلقائي من اليسار إلى اليمين ، تحديد المواقع التلقائي لثنائي الفينيل متعدد الكلور |
| وضع علامة | يدوي / أوتوماتيكي |
| طريقة البرمجة | البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا |
| نظام التحكم | نظام التحكم HuaweiGuochuang 2021 |
| أقصى طول خطوة لمحور XY | 423 مم * 734 مم (يسار) 423 مم * 734 مم (يمين) |

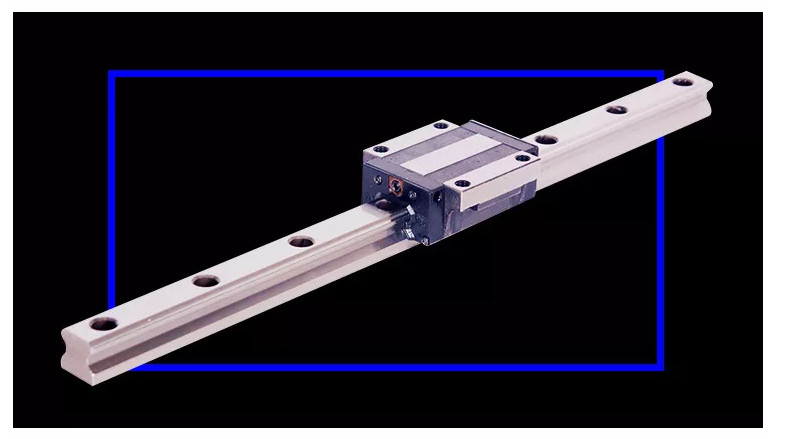

| مسارات المحور س ص | دليل الحركة الخطية + سائق المسمار |
| وضع الحركة لمحور XY | الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة. |
تُباع منتجاتنا في جميع أنحاء العالم ، ويمكنك أن تطمئن إلى العملية الكاملة لمنتجاتنا.
