خط إنتاج SMT صغير / آلة التقاط ووضع GP400 / فرن إنحسر ، لحام موجة ، طابعات استنسل
بوردوكتوصف

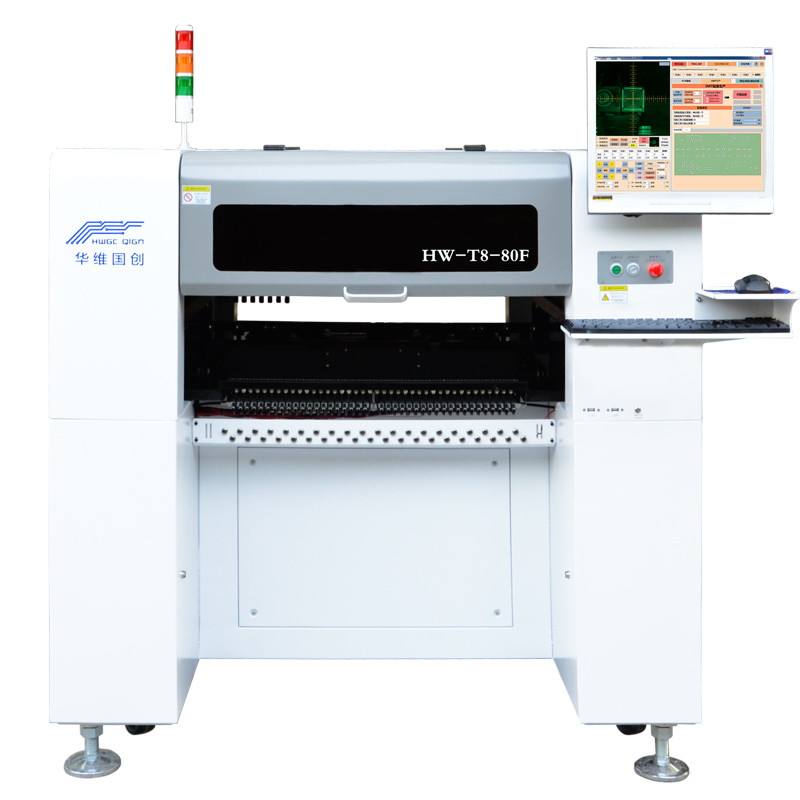

HW-T8-80F هو الطراز الأكثر شهرة لدينا مع Vision.يوفر HW-T4-44 / 50F ميزات متقدمة تقنيًا مع مساحة عمل 380 مم × 400 مم ، و 80 موضعًا للتغذية الفردية (حتى 120 وحدة تغذية باستخدام مغذيات البنوك) حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
ميزات النظام
* أعلى مستويات الجودة مع أحدث المعدات وبتكلفة مناسبة
* معدلات التنسيب تصل إلى 13000 كيلومتر في الساعة
* يضع بدقة مجموعة واسعة من المكونات بما في ذلك 0201 ، 0402 ، LED ، BGA ، QFN ...
|
|
|
أقصى مساحة للوحة الدائرة
|
400 * 200 ملم
|
|
عدد الرؤوس المتصاعدة
|
4
|
|
نطاق الحركة الأقصى لمحور Z.
|
20 ملم
|
|
معدل التركيب الأقصى
|
9500 قطعة / ساعة
|
|
متوسط معدل التركيب
|
8000 قطعة / ساعة
|
|
دقة تحديد الموقع
|
0.01 ملم
|
|
نطاق التخزين المؤقت لفوهة الشفط
|
4.5 ملم
|
|
مزود الطاقة
|
220 فولت / 110 فولت ، 50 هرتز
|
|
هواء مضغوط:
|
0.6-0.7 ميجا باسكال
|
|
متوسط القوة
|
400 واط
|
|
وضع التعرف
|
التعرف على أربعة رؤساء متزامن
|
|
عدد الكاميرات
|
كاميرا مارك ، أربع كاميرات عالية السرعة ، كاميرا عالية الدقة
|
|
وزن المنتج
|
210 كجم
|
|
وضع الوصول PCB
|
وصول تلقائي لليسار ولليمين للخارج ، يدعم وظيفة اتصال الجهاز من اليسار إلى اليمين
|
|
كمية الصواني
|
يتم دعم ما يصل إلى 48 مكونًا من مكونات التغذية غير المغذية ، ويمكن لكل منها تحديد إحداثياتها داخل نطاق التركيب.
|
|
سرعة معقدة لتركيب المقاومة والرقاقة
|
6000 / CPH
|
|
|
0201-40 * 40 مم ، تباعد الدبوس 0.3 مم
|
|
رقاقة (المطابقة التي تدعم وحدة التغذية الكهربائية يمكنها تركيب 0402،0201)
|
|
كمية المغذيات
|
50 جهاز كمبيوتر شخصى
|
|
محرك الخدمة
|
محرك سيرفو باناسونيك
|
