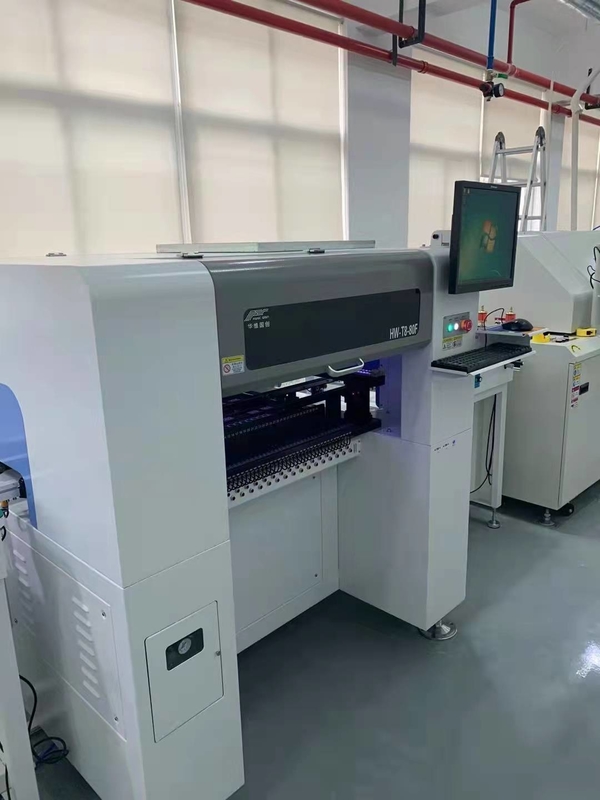

الترقيات DSQ800-120F آلة انتقاء ووضع صغيرة أوتوماتيكية صغيرة LED اختيار ومكان آلة مجهزة بمحرك سيرفو +11
HW-DSQ800-120F هو الطراز الأكثر شهرة لدينا مع Vision.يوفر HW-DSQ800-120F ميزات متقدمة تقنيًا مع مساحة عمل 260 مم × 400 مم ، و 120 موضعًا لوحدة التغذية الفردية حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
SMT الجدول الأعلى انتقاء ووضع آلة
GP400 انتقاء ووضع آلة منضدية
نظام التحكم بالكمبيوتر
إن آلة وضع SMT مجهزة بشكل عام بشاشة كمبيوتر وماوس.وهو يدعم XP و Windows 7. وهو يتيح البرمجة المرئية واستيراد ملفات ثنائي الفينيل متعدد الكلور بسبب نظام التشغيل المتوافق مع البشر.
أمحمل ثنائي الفينيل متعدد الكلور أوتوماتيكي
يمكن لماكينة وضع SMT أن تضع لوحة PCB النهائية للطباعة مباشرة على المسار لتحقيق تحميل تلقائي للوحة ، وتوجيهها ووضعها وتركيبها.يدعم مغذيات متعددة: بحد أقصى 50 مغذي.يمكن تعديل حجم صينية IC القياسية ، وأنبوب التغذية ، ووحدة تغذية العصا.
تحديد متزامن بواسطةأربعةمجموعات من الكاميرات
تم تجهيز آلة وضع SMT بـ 6 كاميرات: واحدة MARK ، وكاميرا عالية الدقة و 4 كاميرات عالية السرعة.يمكنها تحقيق تحديد متزامن رباعي الرؤوس لضمان سرعة ودقة التركيب.التكوين القياسي هو 16 فوهة شفط عالية الدقة JUKI.
نظام مؤازر
آلة وضع SMT مجهزة بنظام مؤازر مستورد من Panasonic ، اليابان بدقة عالية وثبات لضمان التثبيت المستقر على مدار 24 ساعة.
سلسلة
إنها تعتمد سلسلة سحب مقاومة للضغط العالي ومقاومة للتآكل وهي من نفس النوع مثل تلك الآلات المستوردة.يمكن لسلسلة السحب أن تتحمل آلاف المرات من ضغط الإثبات.
مسار
إنها تعتمد مسارًا عالي الدقة من TBI Taiwan والذي يتميز بضوضاء منخفضة ودقة عالية لضمان معدل دقة رقائق BGA.
ناقل
يمكن توصيل آلة التنسيب SMT هذه تلقائيًا بالناقل الذي يمكنه نقل لوحة PCB إلى آلة اللحام بالتدفق المعاد SMT بدون مساعد يدوي ، وبالتالي توفير تكلفة العمالة.
المقياس التقني:
| تخصيص |
| عدد المغذيات |
50 |
| XYZ محرك دليل السكك الحديدية |
سكة توجيه بخط مستقيم عالي الدقة للخدمة الشاقة |
| عدد الكاميرات |
6 |
| عدد الرؤوس |
4 |
| متوسط القوة |
400 واط |
| مجلس ثنائي الفينيل متعدد الكلور إلى |
لوحة أوتوماتيكية |
| مرشد |
دليل المسمار |
| سرعة التركيب القصوى |
9500 قطعة / ساعة |
| متوسط سرعة التركيب لمقاومة التركيب الفعلية |
8000 قطعة / ساعة |
| نطاق الدقة المركب |
0201-40 * 40 مم ، رقاقات تباعد دبابيس 0.3 مم |
| نطاق السفر الأقصى في المحور Z. |
20 ملم |
| أقصى مساحة للوحة الدائرة |
400 × 200 مم |
| دقة التموضع |
0.01 مم |
| نطاق المخزن المؤقت لفوهة الشفط |
4.5 ملم |
| وزن |
300 كجم |
| البعد |
900 * 1140 * 900 مم |
| مزود الطاقة |
220 فولت ، 50/60 هرتز أو 110 فولت |
| هواء مضغوط |
0.6-0.7 ميجا باسكال |
| محرك القيادة |
محرك سيرفو باناسونيك |
| نظام محرك الحركة |
محرك باناسونيك عالي السرعة DSP |
| وضع التعرف |
التعرف المتزامن على أربعة رؤوس |
| مصدر فراغ لفوهة الشفط |
مولد فراغ عالي السرعة مع قاطع فراغ |
| نظام التشغيل |
نظام تشغيل نظام تشغيل أوتوماتيكي كامل للرقائق. |
| تم تطويره بشكل مستقل من قبلنا بناءً على نظام التشغيل Windows |
| يدعم windows xp ، win7 |
| زاوية العنصر |
0-360 درجة دوران متزامن أثناء الحركة |
| وضع التشغيل X / Y. |
منحنى ذكي لوصلة التسارع والتباطؤ الخطي |
| تحديد المواقع MARK |
أوتوماتيكي بالكامل (يمكن ضبط نقطة MARK حسب الرغبة) |
| إنذار ذكي |
تصحيح آلي ، تعبئة أوتوماتيكية ، إنذار نقص التغذية |
| وضع دخول اللوحة |
اتصال تلقائي من اليسار إلى اليمين في أقسام مفردة |
| تحديد المواقع التلقائي لنقل ثنائي الفينيل متعدد الكلور / تحديد موضع المكبس ، التغذية اليدوية للوحة |
| شاشة مرئية |
شاشة تحكم صناعية مقاس 17 بوصة ، 4: 3 ، دقة الشاشة: 1280 × 1024 |
| عدد كاميرات التعرف |
كاميرا التعرف على العلامة الواحدة ، أربع كاميرات سريعة التعرف |
| كاميرا واحدة للتعرف الدقيق. |
| نطاق التركيب التكيفي |
تكيفي مع 0201 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصوت ، SOT ، QFP |
| ضمن 40 * 40 مم ومسافة الدبوس ≥0.3 مم |
|
|
1) 120 قطعة 8 مم تدعم محطات المواد NXT المغذي الكهربائي ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم NXT المغذي الكهربائي ، مغذي الاهتزاز وصواني IC.
2) مواصفات المنصة الكهربائية NXT: مغذي كهربائي 8mm-44mm NXT ، تغذية كهربائية مستقرة ، دقة عالية ، عمر خدمة طويل.
8 مجموعات من رؤوس التثبيت المستقلة - 8 مجموعات من رؤوس التثبيت موزعة بفوهات مختلفة ، وهي مناسبة لمتطلبات التركيب للمنتجات بمزيد من المواصفات.
1) يمكن لـ 8 مجموعات من الرؤوس المتصاعدة تحقيق الأذرع المزدوجة وأربعة رؤوس في وقت واحد ، والتقاط المواد في نفس الوقت ، وتحسين كفاءة الالتقاط بشكل كبير.
2) يمكن أن يرتفع رأس التثبيت ويسقط بشكل مستقل ، ويدور من 0 إلى 360 درجة ، ويتركيب حتى 20 مم من المكونات.
3) يمكن للمحور z أن يرتفع وينخفض بشكل مستقل وفقًا لسمك المكونات ، بالنسبة لمكونات المقاومة والسعة ، يمكن لرأس التركيب أن يدرك التحديد البصري للطيران ، ويمكن تركيب المكونات العالية بسرعة منخفضة.
4) يمكنها تلبية متطلبات الأحجام المختلفة للمكونات ، والمواصفات المختلفة والحزم المختلفة ، وتحقيق التنوع ، والتنسيب لمرة واحدة.
التعليمات
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا ، يمكن لمهندسيك الذهاب إلى شركتنا أو من السهل جدًا تشغيلها.لدينا دليل المستخدم باللغة الإنجليزية ودليل الفيديو إلى الشركة المصرية للاتصالاتآش لك كيفية استخدام الجهاز.يأتي دليل المستخدم مع الجهاز معًا.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا ، ليس صعبًا على الإطلاق بالنسبة لعملائنا السابقين ، يكفي يومين على الأكثر لتعلم كيفية تشغيل الآلات.
س: هل تمتلك أجهزتك شهادة الجودة؟
ج: لقد مرت جميع أجهزتنا بشهادة CE و ISO14001 (BCC) و ISO9001 (IQNET) ولديها باتن خاص بها.
س: ضمان الجهاز؟
ج: سنة واحدة ، ستكون الأجزاء مجانية للمشتري في الضمان.إذا كان هناك أي شك في عملية تشغيل
آلة ، الرجاء ألا يترددوا في الاتصال بنا.سوف نساعدك في الوقت المناسب.
س: النسخة الإنجليزية لهذه الأجهزة؟
ج: نعم ، وسنقوم بتحديث البرنامج للعملاء.
