أمحمل ثنائي الفينيل متعدد الكلور أوتوماتيكي
يمكن لماكينة وضع SMT أن تضع لوحة PCB النهائية للطباعة مباشرة على المسار لتحقيق تحميل تلقائي للوحة ، وتوجيهها ووضعها وتركيبها.يدعم مغذيات متعددة: بحد أقصى 50 مغذي.يمكن تعديل حجم صينية IC القياسية ، وأنبوب التغذية ، ووحدة تغذية العصا.
نظام مؤازر
آلة وضع SMT مجهزة بنظام مؤازر مستورد من Panasonic ، اليابان بدقة عالية وثبات لضمان التثبيت المستقر على مدار 24 ساعة.
سلسلة
إنها تعتمد سلسلة سحب مقاومة للضغط العالي ومقاومة للتآكل وهي من نفس النوع مثل تلك الآلات المستوردة.يمكن لسلسلة السحب أن تتحمل آلاف المرات من ضغط الإثبات.
مسار
إنها تعتمد مسارًا عالي الدقة من TBI Taiwan والذي يتميز بضوضاء منخفضة ودقة عالية لضمان معدل دقة رقائق BGA.
ناقل

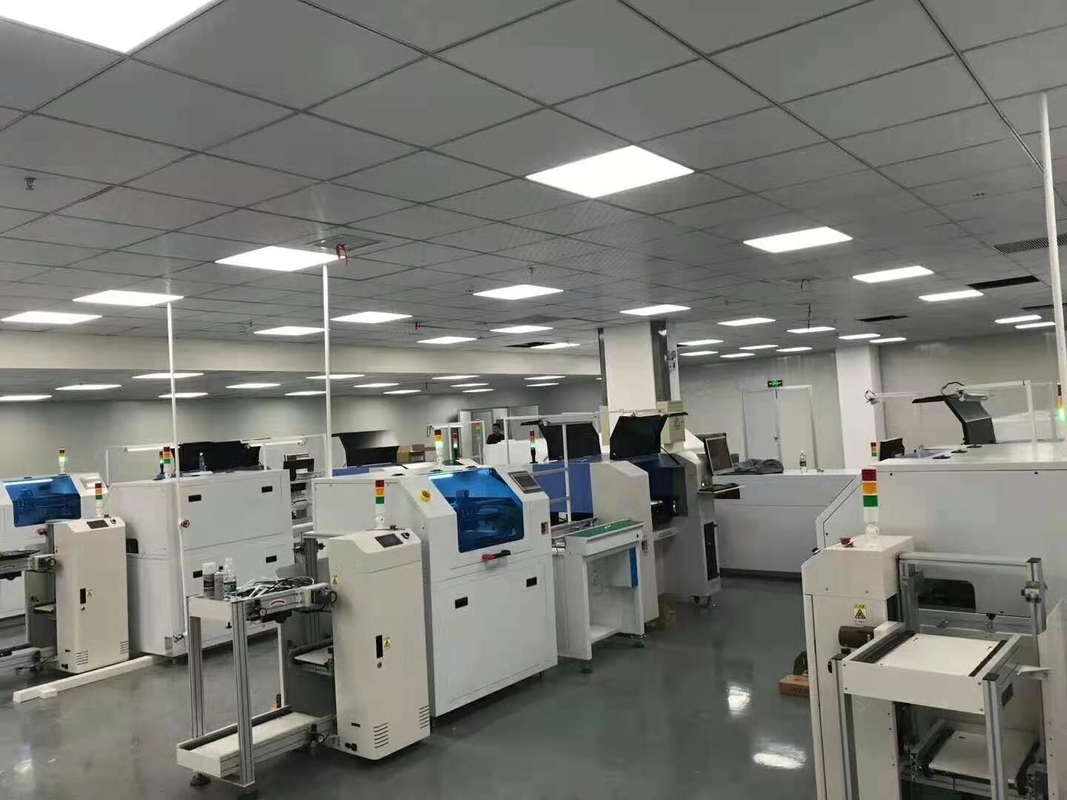

يمكن توصيل آلة التنسيب SMT هذه تلقائيًا بالناقل الذي يمكنه نقل لوحة PCB إلى آلة اللحام بالتدفق المعاد SMT بدون مساعد يدوي ، وبالتالي توفير تكلفة العمالة.
المقياس التقني:
| تخصيص | |
| عدد المغذيات | 50 |
| XYZ محرك دليل السكك الحديدية | سكة توجيه بخط مستقيم عالي الدقة للخدمة الشاقة |
| عدد الكاميرات | 6 |
| عدد الرؤوس | 4 |
| متوسط القوة | 400 واط |
| مجلس ثنائي الفينيل متعدد الكلور إلى | لوحة أوتوماتيكية |
| مرشد | دليل المسمار |
| سرعة التركيب القصوى | 9500 قطعة / ساعة |
| متوسط سرعة التركيب لمقاومة التركيب الفعلية | 8000 قطعة / ساعة |
| نطاق الدقة المركب | 0201-40 * 40 مم ، رقاقات تباعد دبابيس 0.3 مم |
| نطاق السفر الأقصى في المحور Z. | 20 ملم |
| أقصى مساحة للوحة الدائرة | 400 × 200 مم |
| دقة التموضع | 0.01 مم |
| نطاق المخزن المؤقت لفوهة الشفط | 4.5 ملم |
| وزن | 300 كجم |
| البعد | 900 * 1140 * 900 مم |
| مزود الطاقة | 220 فولت ، 50/60 هرتز أو 110 فولت |
| هواء مضغوط | 0.6-0.7 ميجا باسكال |
| محرك القيادة | محرك سيرفو باناسونيك |
| نظام محرك الحركة | محرك باناسونيك عالي السرعة DSP |
| وضع التعرف | التعرف المتزامن على أربعة رؤوس |
| مصدر فراغ لفوهة الشفط | مولد فراغ عالي السرعة مع قاطع فراغ |
| نظام التشغيل | نظام تشغيل نظام تشغيل أوتوماتيكي كامل للرقائق. |
| تم تطويره بشكل مستقل من قبلنا بناءً على نظام التشغيل Windows | |
| يدعم windows xp ، win7 | |
| زاوية العنصر | 0-360 درجة دوران متزامن أثناء الحركة |
| وضع التشغيل X / Y. | منحنى ذكي لوصلة التسارع والتباطؤ الخطي |
| تحديد المواقع MARK | أوتوماتيكي بالكامل (يمكن ضبط نقطة MARK حسب الرغبة) |
