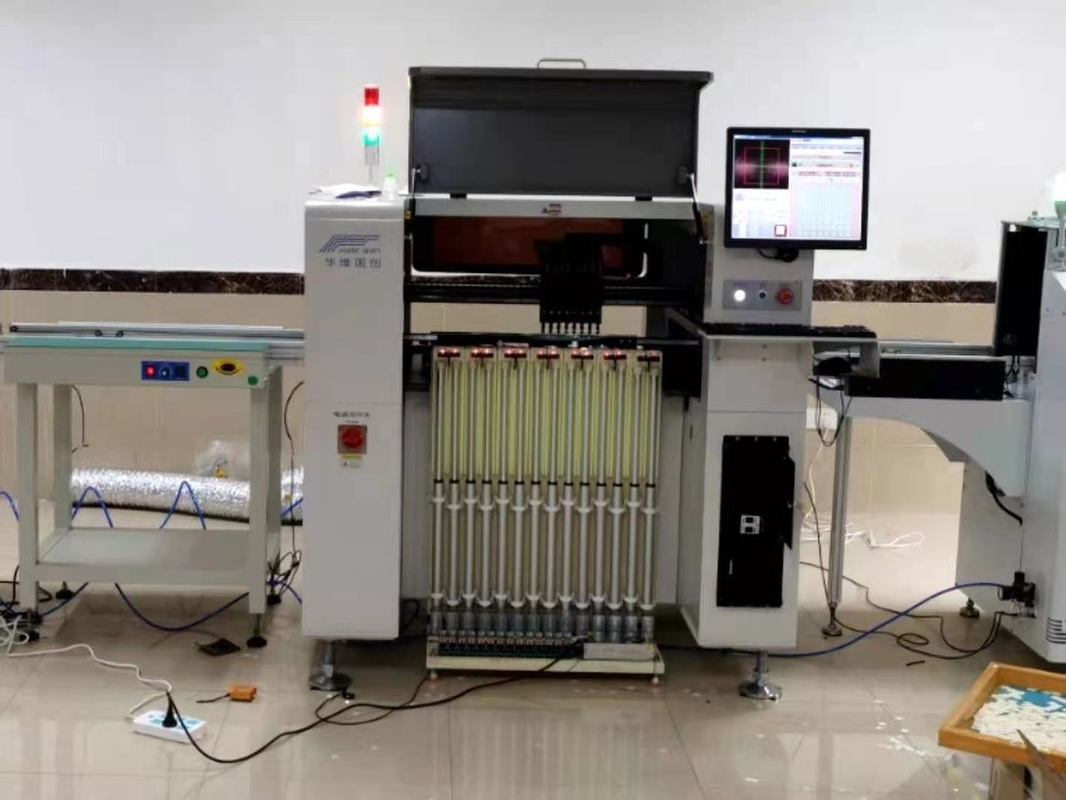

التكنولوجيا الأكثر مثالية لـ HW-DSQ800-120F مجهزة 8 رؤوس كرة لولبية سطح المكتب SMT Pick And Place LED SMT Assembly
1) يمكن لـ 8 مجموعات من الرؤوس المتصاعدة تحقيق الأذرع المزدوجة وأربعة رؤوس في وقت واحد ، والتقاط المواد في نفس الوقت ، وتحسين كفاءة الالتقاط بشكل كبير.
2) يمكن أن يرتفع رأس التثبيت ويسقط بشكل مستقل ، ويدور من 0 إلى 360 درجة ، ويتركيب حتى 20 مم من المكونات.
3) يمكن للمحور z أن يرتفع وينخفض بشكل مستقل وفقًا لسمك المكونات ، بالنسبة لمكونات المقاومة والسعة ، يمكن لرأس التركيب أن يدرك التحديد البصري للطيران ، ويمكن تركيب المكونات العالية بسرعة منخفضة.
4) يمكنها تلبية متطلبات الأحجام المختلفة للمكونات ، والمواصفات المختلفة والحزم المختلفة ، وتحقيق التنوع ، والتنسيب لمرة واحدة.
|
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد أدراج iC
|
96
|
|
عدد المغذيات
|
120 (تخضع لتغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
أجهزة التعرف
|
علامة الكاميرا x2 ، كاميرا التعرف السريع x8.كاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤20 ملم
|
|
طرق التعرف
|
التعرف والقطف في نفس الوقت بثمانية رؤوس
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي للدخول من اليسار إلى اليمين ، تحديد المواقع التلقائي ثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
نظام التحكم
|
نظام التحكم HuaweiGuochuang 2021
|
|
أقصى طول خطوة لمحور XY
|
423 مم * 734 مم (يسار) 423 مم * 734 مم (يمين)
|
|
مسارات المحور س ص
|
أربعة quide الحركة الخطية + أربعة الكرة اللولبية الأرضية
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
50 ملم
|
|
نطاق الزوايا للمكونات
|
士 180 درجة
|
|
محرك
|
سلسلة Panasonic AC Servo Motor MINAS A6
|
|
سائق
|
محرك باناسونيك عالي السرعة DSP
|
|
متطلبات الإمداد الجوي
|
فلتر زيت زيت ،> مرشح غبار 60 لتر ومثبت ضغط الهواء إلخ
|
|
توريد فوهة الفراغ
|
مولد فراغ CKD ياباني يدمج وظيفة انفجار الفراغ عالي السرعة
|
|
|
0.5-0.6 ميجابكسل
|
|
نظام التشغيل
|
بحث مستقل وتطوير SMT ذكي OS قائم على Windows
|
|
عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
|
كابل مرن ومتين من إل جي ألماني (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
|
1500 واط
|
|
أبعاد الآلة
|
1740 * 1360 * 1440 ملم
|
|
وزن
|
1100 كجم
|
التعليمات
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا ، يمكن لمهندسيك الذهاب إلى شركتنا أو من السهل جدًا تشغيلها.لدينا دليل المستخدم باللغة الإنجليزية ودليل الفيديو إلى الشركة المصرية للاتصالاتآش لك كيفية استخدام الجهاز.يأتي دليل المستخدم مع الجهاز معًا.
س: النسخة الإنجليزية لهذه الأجهزة؟
ج: نعم ، وسنقوم بتحديث البرنامج للعملاء.
