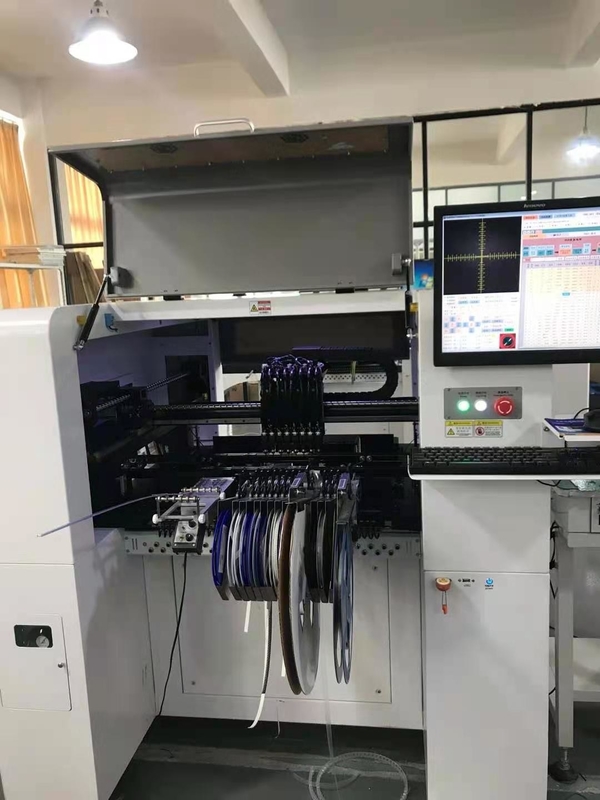

SMT Online 8 رؤوس LED آلة انتقاء ووضع مع 11 مجموعة كاميرا SMT Yamaha Series Pick And Place Robot HW-DSQ800-120F
لا يمكن فصل التطور السريع للعلوم والتكنولوجيا الإلكترونية عن ابتكار تكنولوجيا معدات التصنيع والمعالجة الإلكترونية ، وهي مصممة لتقليل تكاليف العمالة وتحسين الإنتاجية باستمرار ، سواء كانت منتجاتها الخاصة أو معالجة SMES يمكنها تلبية احتياجاتها ، والانتقال تدريجيًا إلى الرتب آلات التصحيح عالية السرعة وعالية السرعة. آلة اختيار ووضع 8 رؤوس أوتوماتيكية بالكامل الأداء مستقر وموثوق ، البرنامج سهل التشغيل ، ونطاق التثبيت واسع. إنه ليس ممكنًا فقط تثبيت مستقر ودقيق مشترك 0201،0402،0603،0805،1206،1210 ، LED3528 ، LED5050 ، الصمام الثنائي ، الصمام الثلاثي ، SOT وما إلى ذلك ؛ تمت إضافة الوظائف الثلاث التالية بشكل أساسي: (1) أدى تسليط الضوء على هذا الجهاز الجديد إلى زيادة شريحة التركيب الاحترافية 500 مليون بكسل كاميرا معايرة صناعية مستوردة عالية الوضوح بالإضافة إلى عدسة بصرية صناعية خالية من التشوه بدقة 500 مليون بكسل ؛ بعد الاختراقات التقنية لتحسينيمكن تركيبه 40 * 40 مم في نطاق تباعد قدم 0.2 مم (مسافة مركز 0.5 مم) فوق الرقاقة ، معدل النجاح أعلى من 98٪ يحلها تمامًا قدم رقاقة الكثافة بالإضافة إلى رقاقة BGA التي يصعب تثبيت المشكلة.(2) تمت إضافة ثماني كاميرات التعرف السريع من الدرجة الصناعية ، ويمكن تحديد ثماني كاميرات في نفس الوقت ، مما يؤدي إلى تحسين كفاءة التركيب بشكل كبير ، ويتضاعف تقريبًا على أساس الأصل.(3) زيادة نقطة MARK للمسح الأوتوماتيكي بالإضافة إلى ثلاثة أقسام للوصول التلقائي إلى وظيفة لوحة النقل ، وزيادة تحسين عند استبدال دقة تثبيت لوحة PCB ، وتحسين كفاءة الإنتاج ، وجعل العملية أكثر ملاءمة وبساطة ； ويمكن استخدامها مع إنشاء معدات أخرى خط تجميع SMT.(4) ثمانية آلة اختيار ووضع الرأس يتجسد الجزء الأساسي من الترقية بشكل أساسي في التعامل مع خوارزمية البرامج ، هذا الإصدار في مجال البرمجة قدم مستوى عميقًا من تحسين البيانات ، ويتجسد بشكل أساسي في عملية البرمجة عدد أقل وأقل من المشغلين متورطون ، يتم تنفيذ معظم العمل الشاق على الكمبيوتر. ، ما يحتاجه المشغل هو اتباع النصائح التي يقدمها برنامج Mount Feeder.
|
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد أدراج iC
|
96
|
|
عدد المغذيات
|
120 (تخضع لتغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكرر
|
0.02 مم
|
|
مدى سرعة التركيب
|
20000-26000 قطعة / ساعة
|
|
المكونات القابلة للتطبيق
|
resistor.capacitor.chip.lamp حبة الخ
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
340 * 560 مم
|
|
مغذيات
|
المغذي الكهربائي NXT ، المغذي الاهتزازي ، علبة IC إلخ
|
|
أجهزة التعرف
|
علامة الكاميرا x2 ، كاميرا التعرف السريع x8.كاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤20 ملم
|
|
طرق التعرف
|
التعرف والقطف في نفس الوقت بثمانية رؤوس
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي للدخول من اليسار إلى اليمين ، تحديد المواقع التلقائي ثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
50 ملم
|
|
نطاق الزوايا للمكونات
|
士 180 درجة
|
|
محرك
|
سلسلة Panasonic AC Servo Motor MINAS A6
|
|
سائق
|
محرك باناسونيك عالي السرعة DSP
|
|
متطلبات الإمداد الجوي
|
فلتر زيت زيت ،> مرشح غبار 60 لتر ومثبت ضغط الهواء إلخ
|
|
توريد فوهة الفراغ
|
مولد فراغ CKD ياباني يدمج وظيفة انفجار الفراغ عالي السرعة
|
|
|
0.5-0.6 ميجابكسل
|
|
نظام التشغيل
|
بحث مستقل وتطوير SMT ذكي OS قائم على Windows
|
|
عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
|
كابل مرن ومتين من إل جي ألماني (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
|
1500 واط
|
|
أبعاد الآلة
|
1740 * 1360 * 1440 ملم
|
|
وزن
|
1100 كجم
|
التعليمات
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا ، يمكن لمهندسيك الذهاب إلى شركتنا أو من السهل جدًا تشغيلها.لدينا دليل المستخدم باللغة الإنجليزية ودليل الفيديو إلى الشركة المصرية للاتصالاتآش لك كيفية استخدام الجهاز.يأتي دليل المستخدم مع الجهاز معًا.
س: هل تمتلك أجهزتك شهادة الجودة؟
ج: لقد مرت جميع أجهزتنا بشهادة CE و ISO14001 (BCC) و ISO9001 (IQNET) ولديها باتن خاص بها.
س: ضمان الجهاز؟
ج: سنة واحدة ، ستكون الأجزاء مجانية للمشتري في الضمان.إذا كان هناك أي شك في عملية تشغيل
آلة ، الرجاء ألا يترددوا في الاتصال بنا.سوف نساعدك في الوقت المناسب.
س: النسخة الإنجليزية لهذه الأجهزة؟
ج: نعم ، وسنقوم بتحديث البرنامج للعملاء.
