تضمن تقنية وضع SMT المتطورة وضعًا مثاليًا للمكونات في كل مرة.

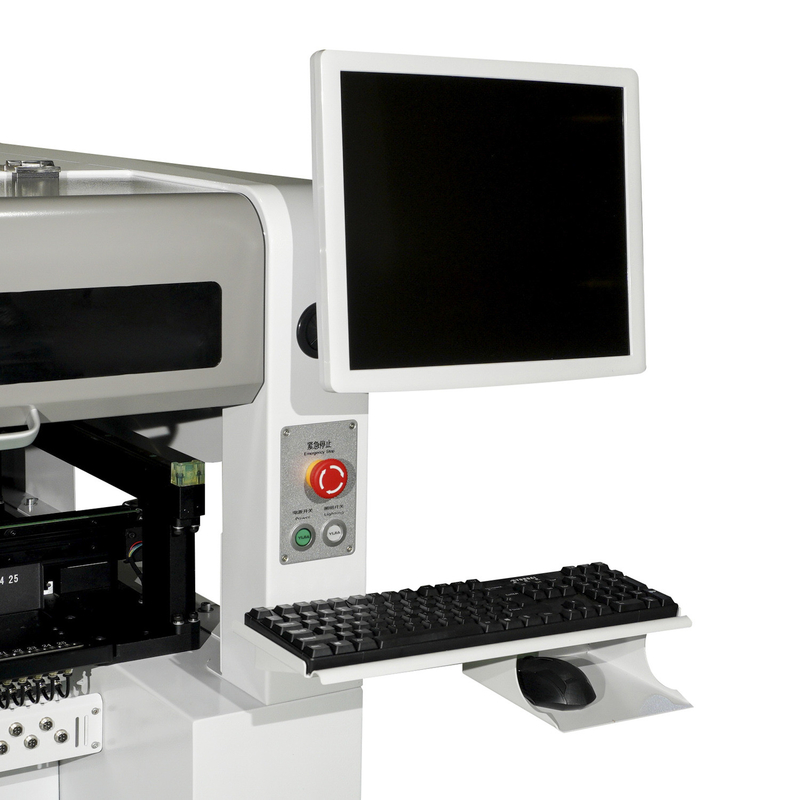

HWGC عالية السرعة HW-DSQ800-120F آلة اختيار ووضع SMT ثنائي الفينيل متعدد الكلور لصق تجميع 0201 BGA smt aoi آلة
8 مجموعات من رؤوس التثبيت المستقلة - 8 مجموعات من رؤوس التثبيت موزعة بفوهات مختلفة ، وهي مناسبة لمتطلبات التركيب للمنتجات بمزيد من المواصفات.
1) يمكن لـ 8 مجموعات من الرؤوس المتصاعدة تحقيق الأذرع المزدوجة وأربعة رؤوس في وقت واحد ، والتقاط المواد في نفس الوقت ، وتحسين كفاءة الالتقاط بشكل كبير.
2) يمكن أن يرتفع رأس التثبيت ويسقط بشكل مستقل ، ويدور من 0 إلى 360 درجة ، ويتركيب حتى 20 مم من المكونات.
3) يمكن للمحور z أن يرتفع وينخفض بشكل مستقل وفقًا لسمك المكونات ، بالنسبة لمكونات المقاومة والسعة ، يمكن لرأس التثبيت أن يدرك التحديد البصري للطيران ، ويمكن تركيب المكونات العالية بسرعة منخفضة.
|
المكونات القابلة للتطبيق
|
resistor.capacitor.chip.lamp حبة الخ
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
340 * 560 مم
|
|
مغذيات
|
المغذي الكهربائي NXT ، المغذي الاهتزازي ، علبة IC إلخ
|
|
أجهزة التعرف
|
علامة الكاميرا x2 ، كاميرا التعرف السريع x8.كاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤20 ملم
|
|
طرق التعرف
|
التعرف والقطف في نفس الوقت بثمانية رؤوس
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي للدخول من اليسار إلى اليمين ، تحديد المواقع التلقائي ثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
نظام التحكم
|
نظام التحكم HuaweiGuochuang 2021
|
|
أقصى طول خطوة لمحور XY
|
423 مم * 734 مم (يسار) 423 مم * 734 مم (يمين)
|
|
مسارات المحور س ص
|
أربعة quide الحركة الخطية + أربعة الكرة اللولبية الأرضية
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
50 ملم
|
|
نطاق الزوايا للمكونات
|
士 180 درجة
|
|
عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
|
كابل مرن ومتين من إل جي ألماني (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
|
1500 واط
|
|
أبعاد الآلة
|
1740 * 1360 * 1440 ملم
|
|
وزن
|
1100 كجم
|
1. مقدمة عن المنتج: Huawei Guochuang SMT Machine
إن آلة HuaWei GuoChuang SMT هي آلة ذات تكنولوجيا مثبتة على السطح تم تصميمها لتوفير الكفاءة العالية والدقة والموثوقية.جودتها العالية وتقنيتها المتقدمة تجعلها خيارًا ممتازًا لمصنعي الأجهزة الإلكترونية الذين يبحثون عن آلة SMT قوية لتلبية احتياجات الإنتاج الخاصة بهم.
2. النموذج
تأتي آلة SMT في نماذج مختلفة حسب المتطلبات المحددة للمستخدمين.تشمل النماذج الأكثر استخدامًا HWP350 و HWP520 و HWP650.تم تصميم جميع الموديلات لتلبية احتياجات الإنتاج لشركات التصنيع الإلكتروني.
3. المزايا
تتميز آلة HuaWei GuoChuang SMT بالعديد من المزايا مقارنة بالآلات المماثلة الأخرى في السوق.وتشمل هذه:
- دقة عالية ودقة
- السرعة والكفاءة في التشغيل
- التوافق مع مجموعة واسعة من المكونات الإلكترونية
- براعة في معالجة الأحجام والأشكال المختلفة لثنائي الفينيل متعدد الكلور
- برامج متقدمة لسهولة التشغيل والصيانة
- سهولة المعايرة والضبط
- متين وموثوق للاستخدام المستمر
4. التطبيقات
تستخدم آلة SMT على نطاق واسع في صناعات تصنيع الإلكترونيات لمختلف التطبيقات بما في ذلك:
- تركيب إضاءة LED
- تجميع المنتجات الإلكترونية
- أجهزة الإتصالات
- إلكترونيات السيارات
- أجهزة طبية
- مستهلكى الكترونيات
- الفضاء الجوي والدفاع
5. تجميع ثنائي الفينيل متعدد الكلور
تم تصميم آلة HuaWei GuoChuang SMT للتعامل مع مجموعة واسعة من مهام تجميع PCB.إنه يوفر تثبيتًا عالي السرعة لمكونات SMD ، مثل المقاومات والمكثفات و ICs و LEDs ، على ثنائي الفينيل متعدد الكلور.تسمح الماكينة أيضًا بتحديد المواقع بدقة ، والفحص ، ولحام المكونات ، مما يضمن نتائج تجميع عالية الجودة.
6. مراقبة الجودة
تم تجهيز آلة SMT بأدوات فحص متقدمة مثل أنظمة AOI و SPI لضمان جودة التجميع الإلكتروني.يحتوي الجهاز أيضًا على نظام كاميرا مدمج للمراقبة في الوقت الفعلي واكتشاف الأخطاء تلقائيًا أثناء عملية التجميع.
7استثمار
يعد الاستثمار في آلة HuaWei GuoChuang SMT خيارًا ذكيًا لمصنعي الأجهزة الإلكترونية.يوفر البناء الفائق والتكنولوجيا المتقدمة وكفاءة الطاقة عائدًا ممتازًا على الاستثمار ، مما يقلل من تكاليف التجميع مع زيادة الإنتاجية وجودة المنتج.
التعليمات
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا ، يمكن لمهندسيك الذهاب إلى شركتنا أو من السهل جدًا تشغيلها.لدينا دليل المستخدم باللغة الإنجليزية ودليل الفيديو إلى الشركة المصرية للاتصالاتach لك كيفية استخدام الجهاز.سيأتي دليل المستخدم مع الجهاز معًا.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا ، ليس صعبًا على الإطلاق بالنسبة لعملائنا السابقين ، يكفي يومين على الأكثر لتعلم كيفية تشغيل الآلات.
س: هل تمتلك أجهزتك شهادة الجودة؟
ج: لقد مرت جميع أجهزتنا بشهادة CE و ISO14001 (BCC) و ISO9001 (IQNET) ولديها باتن خاص بها.
