كم عدد العمال اليدويين الذين يمكن استبدالهم بآلة الالتقاط والمكان؟
أحدثت آلات تكنولوجيا التثبيت السطحي (SMT) ثورة في عملية التجميع الإلكتروني من خلال تقليل الحاجة إلى العمل اليدوي بشكل كبير.تستخدم هذه الآلات لوضع المكونات الإلكترونية الصغيرة على لوحات الدوائر المطبوعة (PCBs) بدقة وكفاءة كبيرين.
قبل إدخال آلات SMT ، تم توصيل المكونات الإلكترونية بمركبات ثنائي الفينيل متعدد الكلور من خلال تقنية الثقب.تضمن ذلك حفر ثقوب يدويًا في مركبات ثنائي الفينيل متعدد الكلور ووضع المكونات من خلالها ، وهي عملية شاقة وتستغرق وقتًا طويلاً.
ومع ظهور آلات SMT ، أصبحت هذه العملية أسهل بكثير وأسرع.تستخدم هذه الآلات مجموعة من التقنيات ، مثل أنظمة الالتقاط والمكان وأحزمة النقل ، لوضع المكونات الإلكترونية بسرعة ودقة على مركبات ثنائي الفينيل متعدد الكلور.
تتمثل إحدى أكبر مزايا آلات SMT في قدرتها على أتمتة عملية التجميع.هذا يعني أنه يمكن للشركات أن تقلل اعتمادها بشكل كبير على العمالة اليدوية وتوفر المال على تكاليف العمالة.بالإضافة إلى ذلك ، نظرًا لأن آلات SMT يمكنها العمل على مدار الساعة دون تعب أو ارتكاب أخطاء ، فيمكنها زيادة إنتاجية الإنتاج بشكل كبير وتقليل أوقات التسليم.
على الرغم من مزاياها ، فإن آلات SMT لا تخلو من قيودها.على سبيل المثال ، قد لا تكون مناسبة لتجميع أنواع معينة من المكونات الإلكترونية ، مثل المكونات التي تتطلب أشكالًا فريدة أو غير تقليدية.بالإضافة إلى ذلك ، يمكن أن تكون آلات SMT باهظة الثمن وتتطلب استثمارات كبيرة مقدمًا.
بشكل عام ، أصبحت آلات SMT جزءًا لا يتجزأ من عملية التجميع الإلكتروني ، مما يسمح للشركات بتقليل اعتمادها على العمل اليدوي بشكل كبير وزيادة إنتاجية الإنتاج.في حين أنها قد لا تكون مناسبة لجميع أنواع المكونات الإلكترونية ، إلا أن فوائدها تجعلها أداة قيمة لمصنعي الأجهزة الإلكترونية.
هذا هو الجواب على كم عدد العمال اليدويين الذين يمكن استبدالهم بآلة الالتقاط والمكان؟سؤال.نشكرك على اهتمامك بـ Beijing Huawei Guochuang Electronic Technology Co. ، LTD. ، نحن مورد معدات SMT عالي الجودة ، ويمكننا القيام بتصنيع المعدات الأصلية ، وتصنيع التصميم الشخصي ، ومصنعي المصادر الموثوق بهم ، ونحن نبحث عن وكيل عالمي ، معلومات الاتصال الخاصة بنا: 15010550359 zhai 15931673319 ليو.
و
|

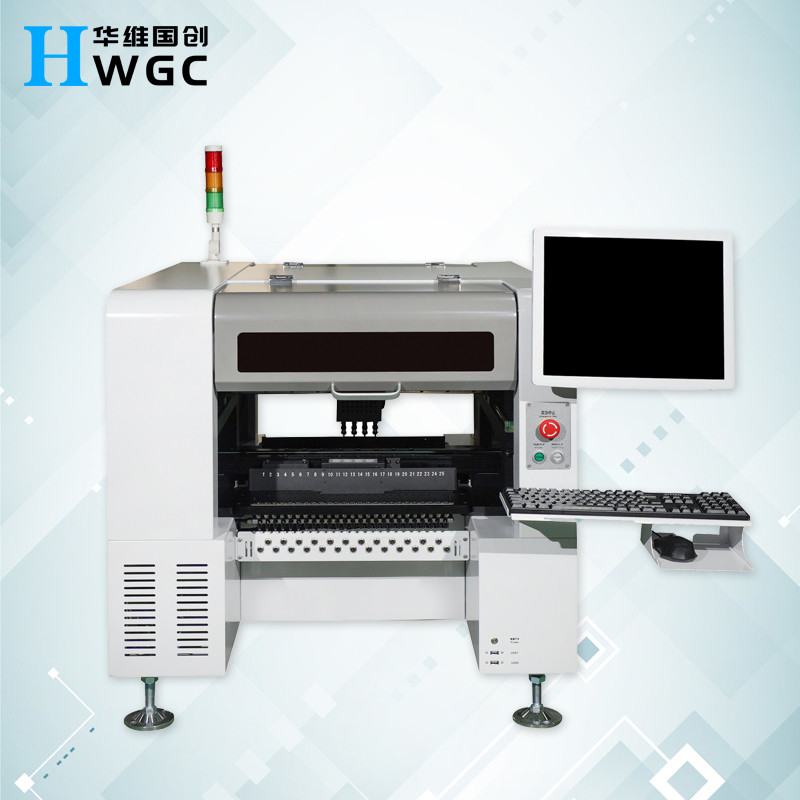

عدد رؤوس التنسيب
|
4 (دقة عالية)
|
|
عدد صواني IC
|
48
|
|
عدد المغذيات
|
50/44 (يخضع لوحدة تغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكررة
|
0.05 مم
|
|
مدى سرعة تصاعد المقاومة
|
5000-8000 قطعة / ساعة مكونات السعة
|
|
المكونات القابلة للتطبيق
|
المقاوم ، المكثف ، الرقاقة ، حبة المصباح 0201-30 * 30 مم إلخ.
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
50 * 50 مم- (50F) 350 * 190 مم / (44F) 350 * 260 مم
|
|
مغذيات
|
مغذي كهربائي ، مغذي هوائي ، مغذي اهتزازي ، علبة IC إلخ.
|
|
أجهزة التعرف
|
علامة الكاميرا x1 ، وكاميرا التعرف السريع x4 ، وكاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤7 مم
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
دخول ثلاثي المراحل ، اتصال تلقائي من اليسار إلى اليمين ، تحديد المواقع التلقائي لثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
نظام التحكم
|
نظام التحكم HuaweiGuochuang
|
|
أقصى طول خطوة لمحور XY
|
629 ملم * 679 ملم
|
|
مسارات المحور س ص
|
دليل الحركة الخطية + سائق المسمار
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة.
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
نطاق الفوهة العازلة
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
20 ملم
|
|
نطاق الزوايا للمكونات
|
± 180 درجة
|
|
محرك
|
سلسلة محرك سيرفو التيار المتردد
|
|
سائق
|
سائق DSP عالي السرعة
|
|
متطلبات الإمداد الجوي
|
فلتر زيت الماء ، ≥ 50 لتر ، مرشح الغبار ومثبت ضغط الهواء إلخ.
|
|
توريد فوهة الفراغ
|
مولد فراغ يدمج وظيفة انفجار الفراغ عالي السرعة
|
|
نطاق ضغط إمداد الهواء
|
0.5-0.7 ميجا باسكال
|
|
نظام التشغيل
|
البحث والتطوير المستقل SMT نظام التشغيل الذكي القائم على Windows
|
|
يتطلب PCB
|
3-5mm حافة العملية في الوضع التلقائي
|
|
عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
كابل
|
كابل مرن متين (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
متوسط القوة
|
600 واط
|
|
أبعاد الآلة
|
آلة مكتب 1140 * 900 * 900 مللي متر
ماكينة عمودية 900 * 1140 * 1340 مم
|
|
وزن
|
(آلة مكتبية) 210 كجم (آلة عمودية) 280 كجم
|
