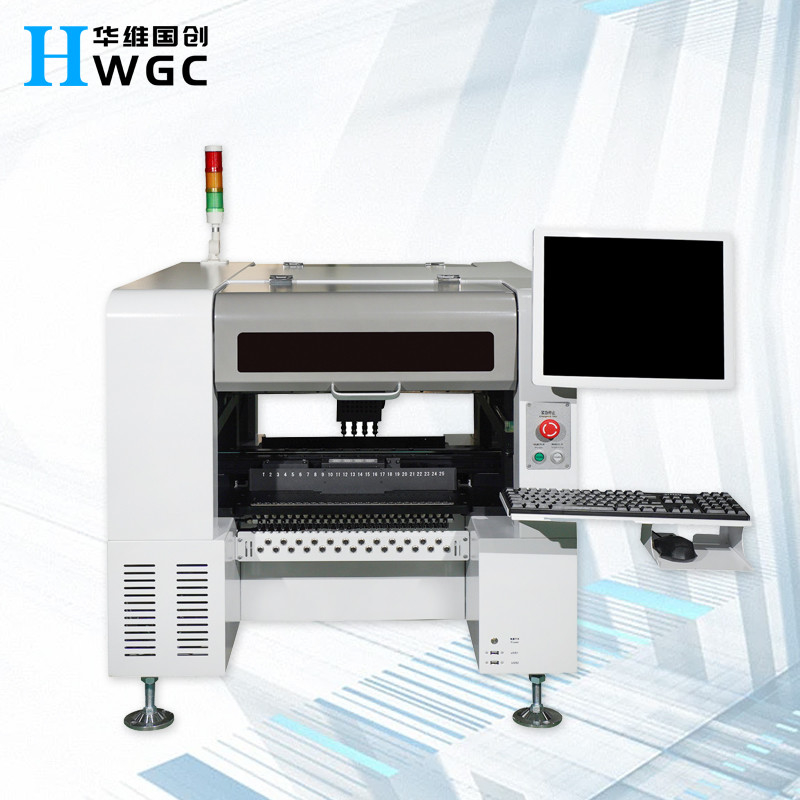

4-Head-44-Position Pick and-Place Desktop Machine بسعر في المتناول
كيفية استخدام آلة التصحيح لبناء استديو صغير ما هي التكلفة؟
تعتبر آلة الالتقاط والمكان ، والمعروفة أيضًا باسم آلة الالتقاط والوضع SMT (تقنية التثبيت السطحي) ، أداة أساسية في أي ورشة إلكترونيات صغيرة الحجم.تتيح لك هذه الآلة وضع المكونات الإلكترونية الصغيرة بسرعة وبدقة على لوحات الدوائر المطبوعة (PCBs).
ستعتمد تكلفة إنشاء ورشة إلكترونيات صغيرة الحجم باستخدام آلة الالتقاط والمكان على جودة الماكينة واحتياجاتك.يمكن أن تكلف آلات الانتقاء والمكان للمبتدئين ما بين 5000 دولار إلى 10000 دولار ، في حين أن الآلات الأكثر تقدمًا يمكن أن تكلف ما يصل إلى 50000 دولار.
بالإضافة إلى آلة الالتقاط والمكان ، ستحتاج أيضًا إلى بعض الأدوات والإمدادات الأخرى للبدء.قد تشمل هذه:
- مكواة لحام - من 50 دولار إلى 100 دولار
- اللحيم - من 10 دولارات إلى 50 دولارًا
- الجريان - من 5 دولارات إلى 20 دولارًا
- ثنائي الفينيل متعدد الكلور - من 5 دولارات إلى 20 دولارًا لكل منهما
- المكونات الإلكترونية - تختلف حسب مشروعك
بشكل عام ، يمكنك أن تتوقع إنفاق ما يتراوح بين 6000 دولار و 60 ألف دولار على إنشاء ورشة إلكترونيات صغيرة الحجم باستخدام آلة اختيار ووضع.ومع ذلك ، من خلال التخطيط الدقيق وخطة العمل القوية ، يمكنك تحويل ورشة العمل الخاصة بك إلى عمل تجاري مربح.
هذا هو الجواب على كيفية استخدام آلة التصحيح لبناء استديو صغير كم تبلغ التكلفة ؟؟سؤال.نشكرك على اهتمامك بـ Beijing Huawei Guochuang Electronic Technology Co. ، LTD. ، نحن مورد معدات SMT عالي الجودة ، ويمكننا القيام بتصنيع المعدات الأصلية ، وتصنيع التصميم الشخصي ، ومصنعي المصادر الموثوق بهم ، ونحن نبحث عن وكيل عالمي ، معلومات الاتصال الخاصة بنا: 15010550359 zhai 15931673319 ليو.
و
|
عدد رؤوس التنسيب
|
4 (دقة عالية)
|
|
عدد صواني IC
|
48
|
|
عدد المغذيات
|
50/44 (يخضع لوحدة تغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكررة
|
0.05 مم
|
|
مدى سرعة تصاعد المقاومة
|
5000-8000 قطعة / ساعة مكونات السعة
|
|
المكونات القابلة للتطبيق
|
المقاوم ، المكثف ، الرقاقة ، حبة المصباح 0201-30 * 30 مم إلخ.
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
50 * 50 مم- (50F) 350 * 190 مم / (44F) 350 * 260 مم
|
|
مغذيات
|
مغذي كهربائي ، مغذي هوائي ، مغذي اهتزازي ، علبة IC إلخ.
|
|
أجهزة التعرف
|
علامة الكاميرا x1 ، وكاميرا التعرف السريع x4 ، وكاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤7 مم
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
دخول ثلاثي المراحل ، اتصال تلقائي من اليسار إلى اليمين ، تحديد المواقع التلقائي لثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
نظام التحكم
|
نظام التحكم HuaweiGuochuang
|
|
أقصى طول خطوة لمحور XY
|
629 ملم * 679 ملم
|
|
مسارات المحور س ص
|
دليل الحركة الخطية + سائق المسمار
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة.
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
نطاق الفوهة العازلة
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
20 ملم
|
|
نطاق الزوايا للمكونات
|
± 180 درجة
|
|
محرك
|
سلسلة محرك سيرفو التيار المتردد
|
|
سائق
|
سائق DSP عالي السرعة
|
|
متطلبات الإمداد الجوي
|
فلتر زيت الماء ، ≥ 50 لتر ، مرشح الغبار ومثبت ضغط الهواء إلخ.
|
|
توريد فوهة الفراغ
|
مولد فراغ يدمج وظيفة انفجار الفراغ عالي السرعة
|
|
نطاق ضغط إمداد الهواء
|
0.5-0.7 ميجا باسكال
|
|
نظام التشغيل
|
البحث والتطوير المستقل SMT نظام التشغيل الذكي القائم على Windows
|
|
يتطلب PCB
|
3-5mm حافة العملية في الوضع التلقائي
|
|
عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
كابل
|
كابل مرن متين (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
متوسط القوة
|
600 واط
|
|
أبعاد الآلة
|
آلة مكتب 1140 * 900 * 900 مللي متر
ماكينة عمودية 900 * 1140 * 1340 مم
|
|
وزن
|
(آلة مكتبية) 210 كجم (آلة عمودية) 280 كجم
|
