أعلى مستويات الجودة مع أحدث المعدات بحل فعال من حيث التكلفة
كاميرا عالية الدقة للمعايرة الصناعية بدقة 5 ميجابكسل مستوردة احترافية تستخدم لتركيب الرقائق وعدساتها عالية الدقة للرؤية الصناعية بدقة 5 ميجابكسل.
ثماني كاميرات التعرف السريع الصناعية بدقة 1 ميجابكسل والتي يمكن أن تزيد الكفاءة بشكل كبير من خلال التعرف المتزامن على رؤوس وضع eig-ht.
بوردوكتوصف

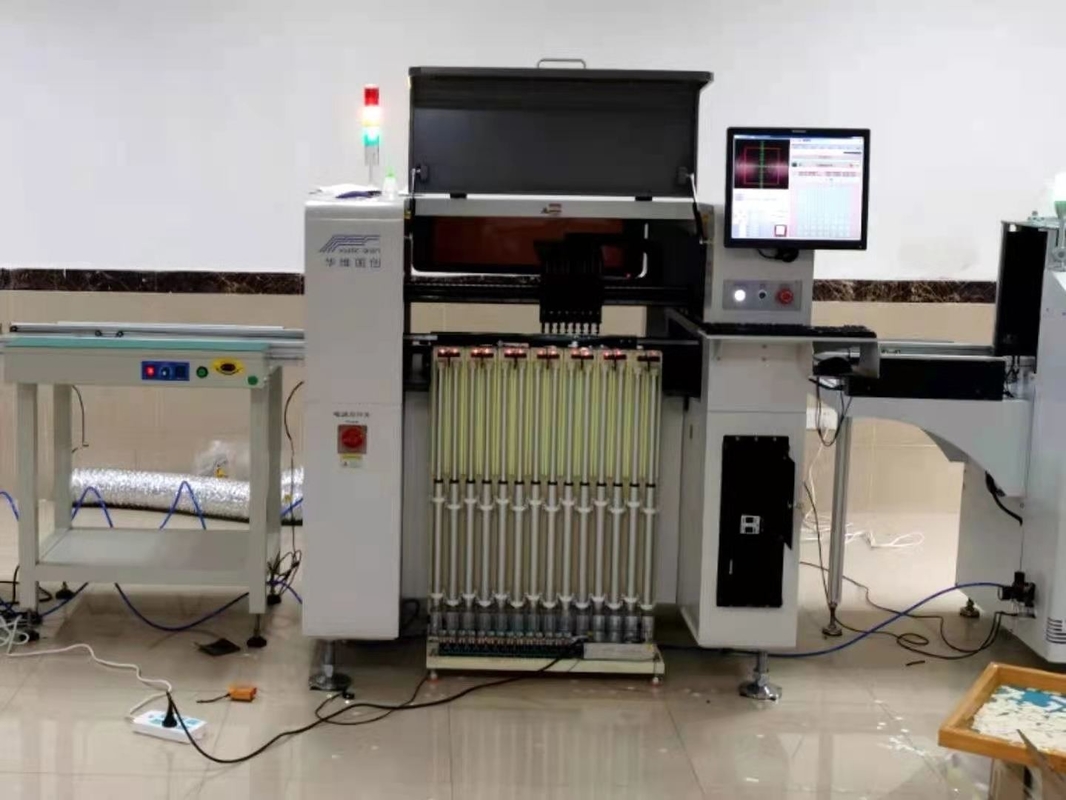

HW-DSQ800-120F هو الطراز الأكثر شهرة لدينا مع Vision.يوفر HW-DSQ800-120F ميزات متقدمة تقنيًا مع مساحة عمل 260 مم × 400 مم ، و 120 موضعًا لوحدة التغذية الفردية حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
يسمح نظام الرؤية HW بوضع دقيق لـ 0201 و BGA و QFN و QFP و LED ومجموعة واسعة من جميع مكونات SMT تقريبًا.
عناصر
إيجابياتنا
120 قطعة من محطات المواد - يمكنها تلبية متطلبات التركيب للمواد المختلفة والمواصفات والحزم المختلفة للمنتج.
تدعم محطات المواد 120 قطعة 8 مم وحدة التغذية الكهربائية NXT و 12 مم و 16 مم و 24 مم و 32 مم و 44 مم NXT المغذي الكهربائي ، ومغذي الاهتزاز وصواني IC.
مواصفات المنصة الكهربائية NXT: مغذي كهربائي NXT 8mm-44mm ، تغذية كهربائية مستقرة ، دقة عالية ، عمر خدمة طويل.
8 مجموعات من رؤوس التثبيت المستقلة - 8 مجموعات من رؤوس التثبيت موزعة بفوهات مختلفة ، وهي مناسبة لمتطلبات التركيب للمنتجات بمزيد من المواصفات.
يمكن لـ 8 مجموعات من رؤوس التثبيت أن تدرك أن الأذرع المزدوجة وأربعة رؤوس تنتقي في وقت واحد ، وتلتقط المواد في نفس الوقت ، وقد تم تحسين كفاءة الالتقاط بشكل كبير.
يمكن أن يرتفع رأس التثبيت ويسقط بشكل مستقل ، ويدور من 0 إلى 360 درجة ، ويتركيب حتى 20 مم من المكونات.
يمكن للمحور z أن يرتفع وينخفض بشكل مستقل وفقًا لسمك المكونات ، بالنسبة لمكونات المقاومة والسعة ، يمكن لرأس التثبيت أن يدرك التحديد البصري للطيران ، ويمكن تركيب المكونات العالية بسرعة منخفضة.
يمكنها تلبية متطلبات الأحجام المختلفة للمكونات ، والمواصفات المختلفة والحزم المختلفة ، وتحقيق التنوع ، والتنسيب لمرة واحدة.
الكفاءة الشاملة هي 20000 قطعة / ساعة ، والكفاءة القصوى هي 26000 قطعة / ساعة.
سرعة التركيب لمختلف المكونات (المقاومة ، السعة ، الرقاقة) 20000 قطعة / ساعة.
فقط السعة أو المقاومة أو سرعة مصباح LED هي 26000 قطعة / ساعة.
ثنائي الفينيل متعدد الكلور بسمك أقل من 3 مم ، 340 * 560 مم.
دعم ثنائي الفينيل متعدد الكلور بسمك 1 مم -3 مم.
دعم الحد الأدنى لعرض 50 مم ، وأقصى عرض 560 مم PCB ، وطول 340 مم PCB.
نظام الرؤية
تعتبر أنظمة اختيار ووضع الرؤية من سلسلة HW سهلة البرمجة لجميع المشغلين ، فهي ذكية وسريعة التشغيل
مغذيات
تم اعتماد وحدة التغذية الكهربائية NXT ، وتشمل الأحجام 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم.
