120 موقعًا للمغذي الفردي حيث يكون الإعداد السريع سهل التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
بوردوكتوصف
HW-DSQ800-120F هو الطراز الأكثر شهرة لدينا مع Vision.يوفر HW-DSQ800-120F ميزات متقدمة تقنيًا مع مساحة عمل 260 مم × 400 مم ، و 120 موضعًا لوحدة التغذية الفردية حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
ميزات النظام
* أعلى مستويات الجودة مع أحدث المعدات وبتكلفة مناسبة
* معدلات التنسيب تصل إلى 25000 - 26000 ميل في الساعة
* يضع بدقة مجموعة واسعة من المكونات بما في ذلك 0201 ، 0402 ، LED ، BGA ، QFN ...
تتمثل رؤيتنا في أن نصبح مؤسسة تمتلك آلة انتقاء ووضع محلية فعالة من حيث التكلفة خاصة بنا ونعتزم كسر الوضع الحالي للاحتكار الدولي.
لقد حافظنا على فلسفة كوننا ثلاثي الأبعاد وواقعيًا ومبتكرًا بالإضافة إلى خدمة المجتمع.لا يتم تقدير منتجات آلة الانتقاء والمكان المعروضة للبيع فقط من قبل الشركات الصغيرة والمتوسطة الحجم في المنزل ، ولكن أيضًا يتم استلامها جيدًا من قبل المستهلكين في الخارج.
|
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد أدراج iC
|
96
|
|
عدد المغذيات
|
120 (تخضع لتغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكرر
|
0.02 مم
|
|
مدى سرعة التركيب
|
20000-26000 قطعة / ساعة
|
|
المكونات القابلة للتطبيق
|
resistor.capacitor.chip.lamp حبة الخ
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
340 * 560 مم
|
|
مغذيات
|
المغذي الكهربائي NXT ، المغذي الاهتزازي ، علبة IC إلخ
|
|
أجهزة التعرف
|
علامة الكاميرا x2 ، كاميرا التعرف السريع x8.كاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤20 ملم
|
|
طرق التعرف
|
التعرف والقطف في نفس الوقت بثمانية رؤوس
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي للدخول من اليسار إلى اليمين ، تحديد المواقع التلقائي ثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
نظام التحكم
|
نظام التحكم HuaweiGuochuang 2021
|
|
أقصى طول خطوة لمحور XY
|
423 مم * 734 مم (يسار) 423 مم * 734 مم (يمين)
|
|
مسارات المحور س ص
|
أربعة quide الحركة الخطية + أربعة الكرة اللولبية الأرضية
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
50 ملم
|
|
نطاق الزوايا للمكونات
|
士 180 درجة
|
|
محرك
|
سلسلة Panasonic AC Servo Motor MINAS A6
|
|
سائق
|
محرك باناسونيك عالي السرعة DSP
|
|
متطلبات الإمداد الجوي
|
فلتر زيت زيت ،> مرشح غبار 60 لتر ومثبت ضغط الهواء إلخ
|
|
توريد فوهة الفراغ
|
مولد فراغ CKD ياباني يدمج وظيفة انفجار الفراغ عالي السرعة
|
|
|
0.5-0.6 ميجابكسل
|
|
نظام التشغيل
|
بحث مستقل وتطوير SMT ذكي OS قائم على Windows
|
|
عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
|
كابل مرن ومتين من إل جي ألماني (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
|
1500 واط
|
|
أبعاد الآلة
|
1740 * 1360 * 1440 ملم
|
|
وزن
|
1100 كجم
|

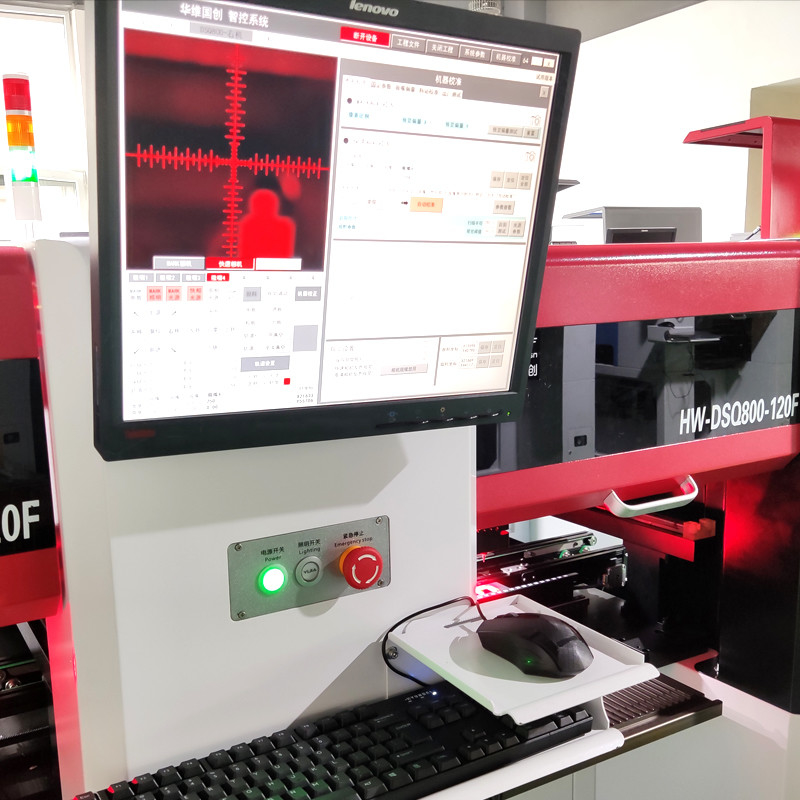

نظام الرؤيةيسمح نظام الرؤية HW بوضع دقيق لـ 0201 و BGA و QFN و QFP و LED ومجموعة واسعة من جميع مكونات SMT تقريبًا.
تعتبر أنظمة اختيار ووضع الرؤية من سلسلة HW سهلة البرمجة لجميع المشغلين ، فهي ذكية وسريعة التشغيل
مغذيات
تم اعتماد وحدة التغذية الكهربائية NXT ، وتشمل الأحجام 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم.
