عالية السرعة SMD LED رقاقة المركب LED SMT آلة التجميع التلقائي اختيار ومكان آلة لإنتاج LED مع CE
شركة HuaweiGuochuang Electronic Technology Co. Ltd. هي شركة صينية ذات تقنية عالية مع البحث والتطوير المتكامل (R&D) وعمليات الإنتاج والمبيعات.إن آلة الانتقاء والمكان ، معدات SMT الرئيسية ، هي معدات البحث والتطوير الرئيسية الخاصة بنا.
|
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد أدراج iC
|
96
|
|
عدد المغذيات
|
120 (تخضع لتغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكرر
|
0.02 مم
|
|
مدى سرعة التركيب
|
20000-26000 قطعة / ساعة
|
|
المكونات القابلة للتطبيق
|
resistor.capacitor.chip.lamp حبة الخ
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
340 * 560 مم
|
|
مغذيات
|
المغذي الكهربائي NXT ، المغذي الاهتزازي ، علبة IC إلخ
|
|
أجهزة التعرف
|
علامة الكاميرا x2 ، كاميرا التعرف السريع x8.كاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤20 ملم
|
|
طرق التعرف
|
التعرف والقطف في نفس الوقت بثمانية رؤوس
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي للدخول من اليسار إلى اليمين ، تحديد المواقع التلقائي ثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
نظام التحكم
|
نظام التحكم HuaweiGuochuang 2021
|
|
أقصى طول خطوة لمحور XY
|
423 مم * 734 مم (يسار) 423 مم * 734 مم (يمين)
|
|

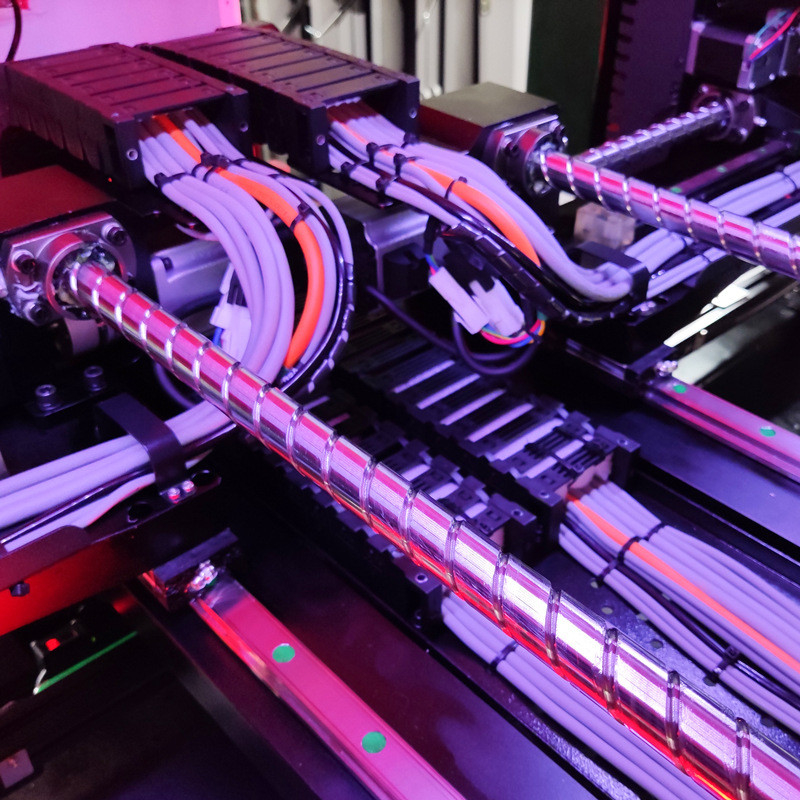

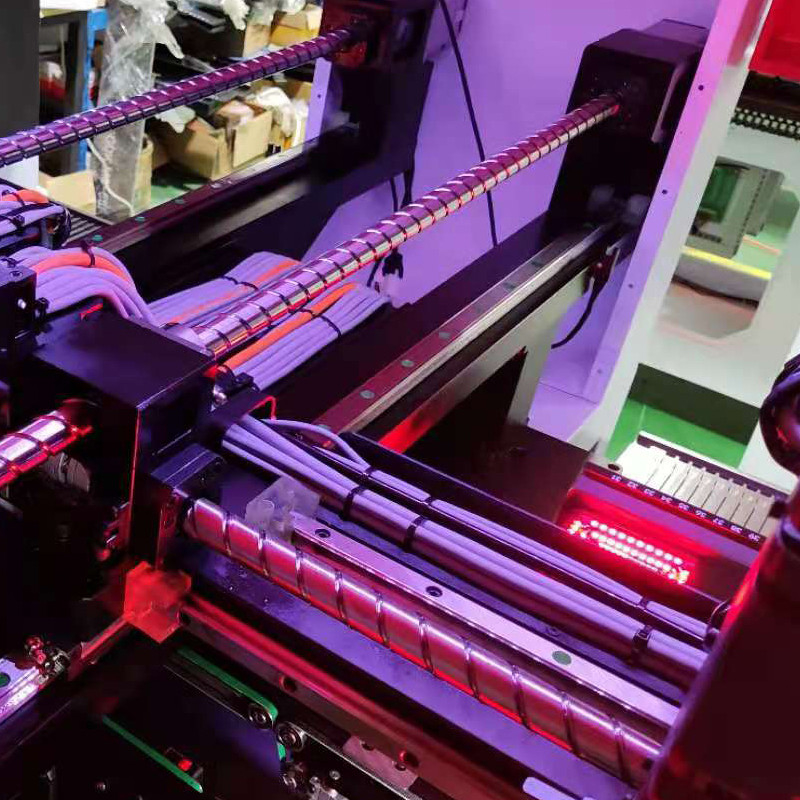

مسارات المحور س ص
|
أربعة quide الحركة الخطية + أربعة الكرة اللولبية الأرضية
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
50 ملم
|
|
نطاق الزوايا للمكونات
|
士 180 درجة
|
|
محرك
|
سلسلة Panasonic AC Servo Motor MINAS A6
|
|
سائق
|
محرك باناسونيك عالي السرعة DSP
|
|
متطلبات الإمداد الجوي
|
فلتر زيت زيت ،> مرشح غبار 60 لتر ومثبت ضغط الهواء إلخ
|
|
توريد فوهة الفراغ
|
مولد فراغ CKD ياباني يدمج وظيفة انفجار الفراغ عالي السرعة
|
|
|
0.5-0.6 ميجابكسل
|
|
نظام التشغيل
|
بحث مستقل وتطوير SMT ذكي OS قائم على Windows
|
|

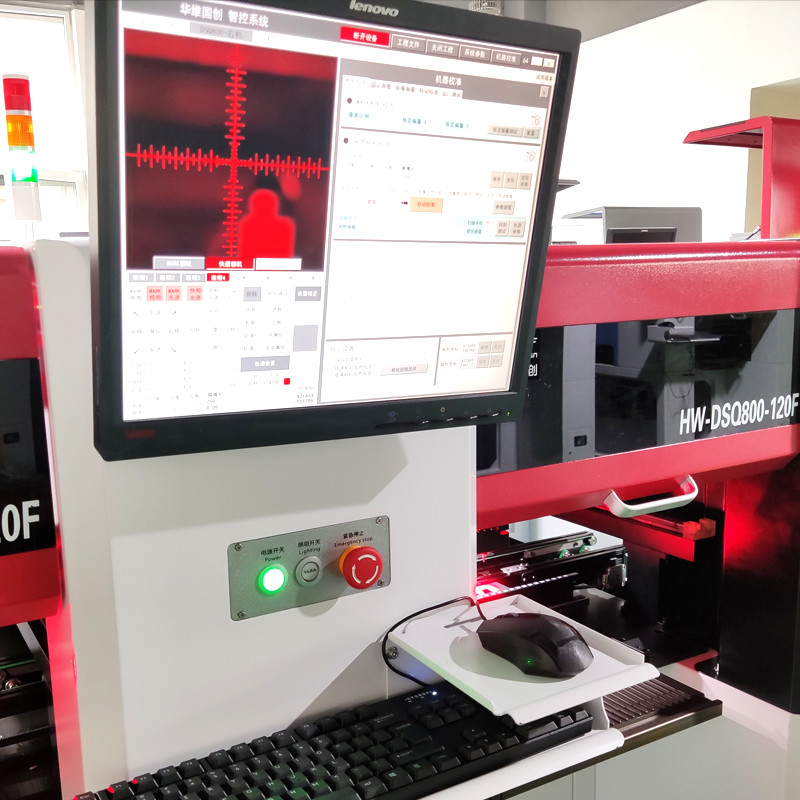

عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
|
كابل مرن ومتين من إل جي ألماني (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
|
1500 واط
|
|
أبعاد الآلة
|
1740 * 1360 * 1440 ملم
|
|
وزن
|
1100 كجم
|
إيجابياتنا
1. 120 قطعة من محطات المواد - يمكنها تلبية متطلبات التركيب للمواد المختلفة والمواصفات والحزم المختلفة للمنتج.
1) 120 قطعة 8 مم تدعم محطات المواد NXT المغذي الكهربائي ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم NXT المغذي الكهربائي ، مغذي الاهتزاز وصواني IC.
2) مواصفات المنصة الكهربائية NXT: مغذي كهربائي 8mm-44mm NXT ، تغذية كهربائية مستقرة ، دقة عالية ، عمر خدمة طويل.

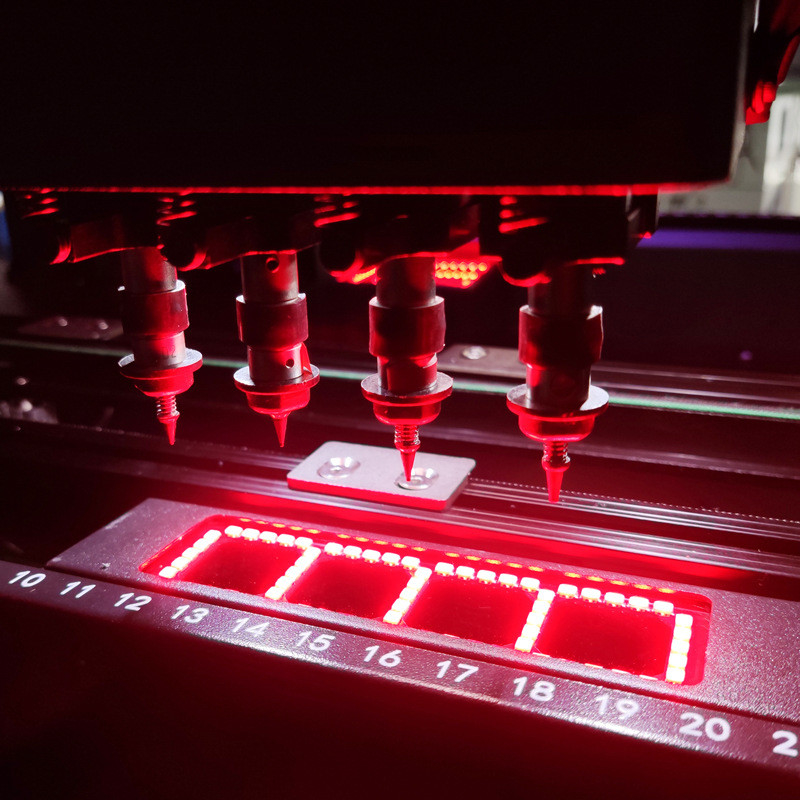

2.8 مجموعة من رؤوس التثبيت المستقلة - 8 مجموعات من رؤوس التثبيت موزعة بفوهات مختلفة ، وهي مناسبة لمتطلبات التركيب للمنتجات ذات المواصفات الأكثر.
1) يمكن لـ 8 مجموعات من الرؤوس المتصاعدة تحقيق الأذرع المزدوجة وأربعة رؤوس في وقت واحد ، والتقاط المواد في نفس الوقت ، وتحسين كفاءة الالتقاط بشكل كبير.
2) يمكن أن يرتفع رأس التثبيت ويسقط بشكل مستقل ، ويدور من 0 إلى 360 درجة ، ويتركيب حتى 20 مم من المكونات.
3) يمكن للمحور z أن يرتفع وينخفض بشكل مستقل وفقًا لسمك المكونات ، بالنسبة لمكونات المقاومة والسعة ، يمكن لرأس التركيب أن يدرك التحديد البصري للطيران ، ويمكن تركيب المكونات العالية بسرعة منخفضة.
4) يمكنها تلبية متطلبات الأحجام المختلفة للمكونات ، والمواصفات المختلفة والحزم المختلفة ، وتحقيق التنوع ، والتنسيب لمرة واحدة.
س: كيف يتم التدريب؟
ج: بعد شراء أجهزتنا ، يمكن لمهندسيك الذهاب إلى شركتنا أو من السهل جدًا تشغيلها.لدينا دليل المستخدم باللغة الإنجليزية ودليل الفيديو إلى الشركة المصرية للاتصالاتآش لك كيفية استخدام الجهاز.يأتي دليل المستخدم مع الجهاز معًا.
س: هل من الصعب استخدام هذه الآلات؟
ج: لا ، ليس صعبًا على الإطلاق بالنسبة لعملائنا السابقين ، يكفي يومين على الأكثر لتعلم كيفية تشغيل الآلات.
س: هل تمتلك أجهزتك شهادة الجودة؟
ج: لقد مرت جميع أجهزتنا بشهادة CE و ISO14001 (BCC) و ISO9001 (IQNET) ولديها باتن خاص بها.
س: ضمان الجهاز؟
ج: سنة واحدة ، ستكون الأجزاء مجانية للمشتري في الضمان.إذا كان هناك أي شك في عملية تشغيل
آلة ، الرجاء ألا يترددوا في الاتصال بنا.سوف نساعدك في الوقت المناسب.
س: النسخة الإنجليزية لهذه الأجهزة؟
ج: نعم ، وسنقوم بتحديث البرنامج للعملاء.
