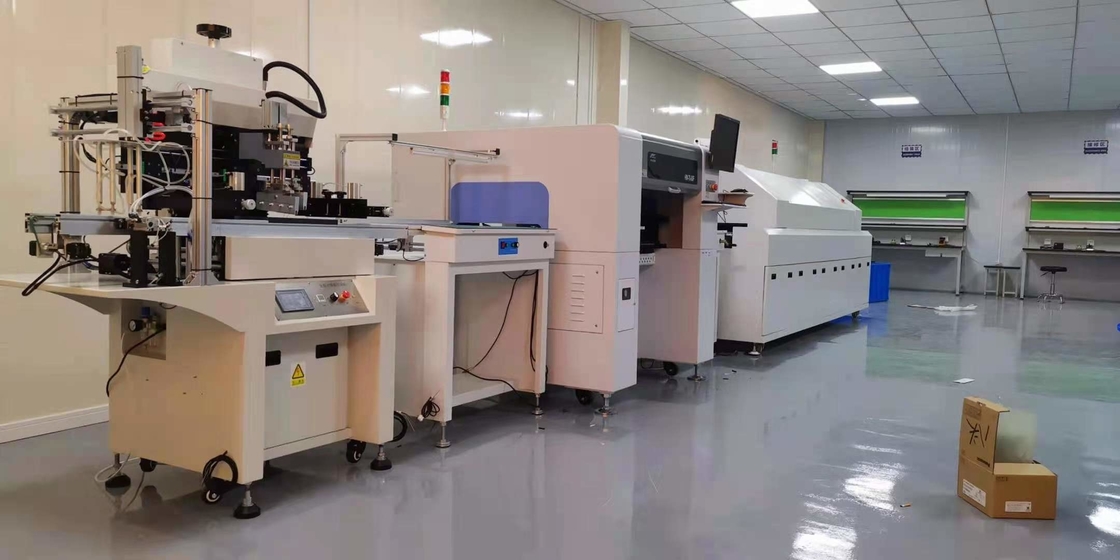

آلة لحام ثنائي الفينيل متعدد الكلور لوضع الموضع المرئي ، آلة تجميع SMT LED HW-DSQ800-120F لتجميع لوحة PCB
زاد تسليط الضوء على هذا الجهاز الجديد شريحة التركيب الاحترافية 500 مليون بكسل كاميرا معايرة عالية الدقة مستوردة من الدرجة الصناعية بالإضافة إلى 500 مليون بكسل عدسة بصرية صناعية خالية من التشوه ؛ بعد الاختراقات التقنية لتحسين يمكن تركيبها 40 * 40 مم ضمن النطاق 0.2 تباعد قدم مم (مسافة مركزية 0.5 مم) فوق الرقاقة ، معدل النجاح أعلى من 98٪ يحلها تمامًا قدم رقاقة الكثافة بالإضافة إلى رقاقة BGA التي يصعب تثبيت المشكلة.
قائمة الأجزاء
1. آلة اختيار ووضع: 1 مجموعة
2. الدعم الثابت IC: 4 مجموعات (أربعة M5 * 8 ، أربعة برغي M5 * 20)
3. فوهة JUKI: 20 قطعة (502 * 4،503 * 6،504 * 6،505 * 3506 * 1)
4. فوهة المعايرة الصلبة: 8 قطع
5. سلك الطاقة: 1 قطعة (مصدر طاقة خارجي للآلة)
6. القدم الثابتة: 4 قطع (ثلاث معاطف)
7. لوحة المفاتيح والماوس: 1 مجموعة
8. لوحة حبر معايرة فوهة: 1 مربع
9. زيوت التشحيم: 1 جهاز كمبيوتر
10. I3 التحكم الصناعي PC (مع مفتاح): 1 مجموعة
11. شاشة مقاس 17 بوصة: مجموعة واحدة (العرض * 1 ، خط VGA * 1 ، خط الطاقة * 1)
12. B مضرب: مجموعتان (Display bracket * 1 Keyboard and Mouse bracket * 1)
13. خط توصيل الناقل: 2 قطعة
14. خط ضبط معلمة الكاميرا: 1 جهاز كمبيوتر (قابس * 3)
15. المقبض: 2 قطعة (M4 * 6 برغي * 6)
16. حلقة eal للمغذي: 10 قطع
|
|
|
عدد المغذيات
|
80
|
|
عدد صينية IC
|
8
|
|
عدد الكاميرات
|
10
|
|
عدد الرؤوس
|
8
|
|
متوسط القوة
|
1000 واط
|
|
لوحة تلقائية
|
ثلاث مراحل المسار
|
|
مرشد
|
دليل المسمار
|
|
سرعة التركيب القصوى
|
15000 قطعة / ساعة
|
|
متوسط سرعة التركيب لمقاومة التركيب الفعلية
|
12000 قطعة / ساعة
|
|
نطاق السفر الأقصى في المحور Z.
|
20 ملم
|
|
أقصى مساحة للوحة الدائرة
|
500 × 455 ملم
|
|
دقة التموضع
|
0.01 مم
|
|
نطاق المخزن المؤقت لفوهة الشفط
|
4.5 ملم
|
|
وزن
|
600 كجم
|
|
البعد
|
1420 * 1370 * 1350 مم
|
|
مزود الطاقة
|
110 فولت / 220 فولت ، 50/60 هرتز
|
|
هواء مضغوط
|
0.5-0.6 ميجا باسكال
|
|
محرك القيادة
|
محرك سيرفو باناسونيك
|
|
نظام محرك الحركة
|
محرك باناسونيك عالي السرعة DSP
|
|
وضع التعرف
|
التعرف المتزامن على ثمانية رؤوس
|
|
مصدر فراغ لفوهة الشفط
|
مولد فراغ عالي السرعة مع قاطع فراغ
|
|
|
نظام تشغيل نظام تشغيل أوتوماتيكي كامل للرقائق.
|
|
تم تطويره بشكل مستقل من قبلنا بناءً على نظام التشغيل Windows
|
|
يدعم windows xp ، win7
|
|
زاوية العنصر
|
0-360 درجة دوران متزامن أثناء الحركة
|
|
وضع التشغيل X / Y.
|
منحنى ذكي لوصلة التسارع والتباطؤ الخطي
|
|
تحديد المواقع MARK
|
أوتوماتيكي بالكامل (يمكن ضبط نقطة MARK حسب الرغبة)
|
|
إنذار ذكي
|
تصحيح آلي ، تعبئة أوتوماتيكية ، إنذار نقص التغذية
|
|
|
اتصال تلقائي من اليسار إلى اليمين في أقسام مفردة
|
|
تحديد المواقع التلقائي لنقل ثنائي الفينيل متعدد الكلور / تحديد موضع المكبس ، التغذية اليدوية للوحة
|
|
شاشة مرئية
|
شاشة تحكم صناعية مقاس 17 بوصة ، 4: 3 ، دقة الشاشة: 1280 × 1024
|
|
|
كاميرا التعرف على العلامة الواحدة ، أربع كاميرات سريعة التعرف
|
|
كاميرا واحدة للتعرف الدقيق.
|
|
|
تكيفي مع 0201 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصوت ، SOT ، QFP
|
|
ضمن 40 * 40 مم ومسافة الدبوس ≥0.3 مم (مسافة مركز 0.5 مم) و BGA.
|
