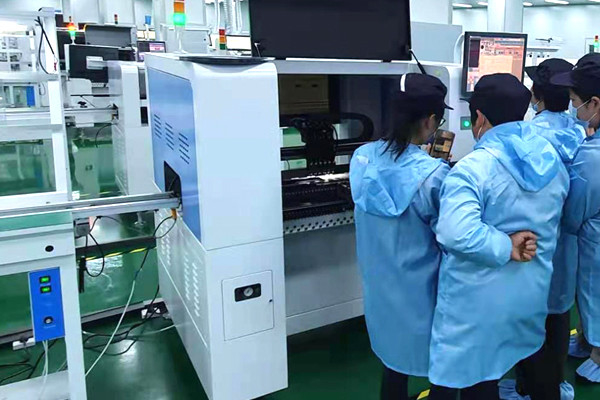

HWGC عالية السرعة HW-DSQ800-120F آلة الالتقاط والمكان SMT PCB تجميع إنتاج لصق 0201 BGA SMT الآلات المستخدمة
محمل ثنائي الفينيل متعدد الكلور التلقائي
يمكن لماكينة وضع SMT أن تضع لوحة PCB النهائية للطباعة مباشرة على المسار لتحقيق تحميل تلقائي للوحة ، وتوجيهها ووضعها وتركيبها.وهو يدعم مغذيات متعددة: بحد أقصى 80 مغذي.يمكن تعديل حجم صينية IC القياسية ، وأنبوب التغذية ، ووحدة تغذية العصا.
تحديد متزامن بواسطةثمانيةمجموعات من الكاميرات
آلة وضع SMT مجهزة بـ 10 كاميرات: واحدة MARK ، وكاميرا عالية الدقة و 8 كاميرات عالية السرعة.يمكنها تحقيق تحديد متزامن بـ 8 رؤوس لضمان سرعة ودقة التركيب.التكوين القياسي هو 16 فوهة شفط عالية الدقة JUKI.
نظام مؤازر
آلة وضع SMT مجهزة بنظام مؤازر مستورد من Panasonic ، اليابان بدقة عالية وثبات لضمان التثبيت المستقر على مدار 24 ساعة.
سلسلة
إنها تعتمد سلسلة سحب مقاومة للضغط العالي ومقاومة للتآكل وهي من نفس النوع مثل تلك الآلات المستوردة.يمكن لسلسلة السحب أن تتحمل آلاف المرات من ضغط الإثبات.
مسار
إنها تعتمد مسارًا عالي الدقة من TBI Taiwan والذي يتميز بضوضاء منخفضة ودقة عالية لضمان معدل دقة رقائق BGA.
ناقل
يمكن توصيل آلة التنسيب SMT هذه تلقائيًا بالناقل الذي يمكنه نقل لوحة PCB إلى آلة اللحام بالتدفق المعاد SMT بدون مساعد يدوي ، وبالتالي توفير تكلفة العمالة.
|
|
|
نموذج
|
H8
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد من المواقف المغذية
|
80 (تخضع لتغذية 8 مم)
|
|
عدد الكاميرات
|
10
مارك الكاميرا ---------------- 1
كاميرا التعرف السريع - 8
كاميرا عالية الدقة ---- 1
|
|
عدد الدرج
|
دعم ما يصل إلى 48 جهازًا غير مغذي ، يمكن لكل مادة تحديد إحداثياتها ضمن نطاق التركيب ، وتوسيع نطاق
القدرة على استقبال النظام الفردي من الناحية العملية
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكرر
|
0.025 مم
|
|
نطاق العازلة فوهة
|
4.5 ملم
|
|
أقصى مساحة لثنائي الفينيل متعدد الكلور
|
500 * 380 مم
|
|
أقصى ارتفاع للمكونات
|
7 مم (يمكن تخصيصها إلى 20 مم)
|
|
أقصى مدى متحرك لمحور Z.
|
20 ملم
|
|
سرعة التركيب القصوى
|
15000 CPH
|
|
متوسط سرعة التركيب
|
10000-12000CPH
|
|
مرشد
|
دليل المسمار
|
|
محرك القيادة
|
سلسلة مستوردة AC Servo Motor MINAS A6
|
|
نظام محرك الحركة
|
استيراد محرك DSP عالي السرعة
|
|
XYZ محرك دليل السكك الحديدية
|
دليل حركة خطية مزدوجة + لولب كروي أرضي مزدوج
|
|
نطاق التركيب القابل للتطبيق
|
مناسب لـ 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصمام الثلاثي ، SOT ، و QFP ، BGA ، وما إلى ذلك مع خطوة الرصاص ≥0.3 مم (مسافة مركز الدبوس
0.5 مم) في حدود 40 * 40 مم
|
|
وضع دخول ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي الدخول من اليسار إلى اليمين ، ثنائي الفينيل متعدد الكلور التلقائي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
وضع علامة
|
تلقائي - يدوي
|
|
وضع التعرف
|
التعرف المتزامن على ثمانية رؤوس
|
|
وحدة تغذية الشريط
|
8،12،16،24 مم ووحدة التغذية الاهتزازية (يمكن توصيلها بشريحة الأنبوب)
|
