سرعة التركيب لمختلف المكونات (المقاومة ، السعة ، الرقاقة) 20000 قطعة / ساعة.
بعد شراء أجهزتنا ، يمكن لمهندسيك الذهاب إلى شركتنا أو من السهل جدًا تشغيلها.لدينا دليل المستخدم باللغة الإنجليزية ودليل الفيديو إلى الشركة المصرية للاتصالاتآش لك كيفية استخدام الجهاز.يأتي دليل المستخدم مع الجهاز معًا.
بوردوكتوصف

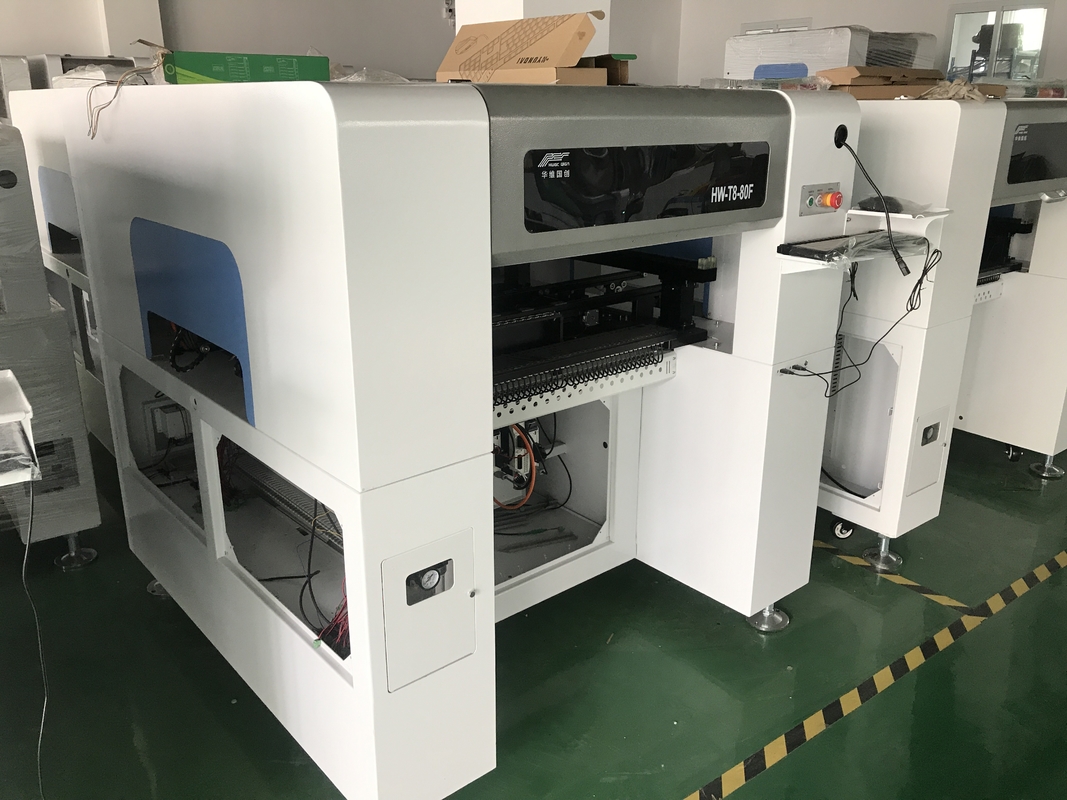

HW-T8-80F هو الطراز الأكثر شهرة لدينا مع Vision.يوفر HW-T8-80F ميزات متقدمة تقنيًا مع مساحة عمل 260 مم × 400 مم ، و 80 موضعًا للتغذية الفردية (حتى 120 وحدة تغذية باستخدام مغذيات البنوك) حيث يكون الإعداد السريع وسهولة التشغيل والموثوقية العالية أمرًا بالغ الأهمية.
|
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد أدراج iC
|
96
|
|
عدد المغذيات
|
120 (تخضع لتغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكرر
|
0.02 مم
|
|
مدى سرعة التركيب
|
20000-26000 قطعة / ساعة
|
|
المكونات القابلة للتطبيق
|
resistor.capacitor.chip.lamp حبة الخ
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
340 * 560 مم
|
|
مغذيات
|
المغذي الكهربائي NXT ، المغذي الاهتزازي ، علبة IC إلخ
|
|
أجهزة التعرف
|
علامة الكاميرا x2 ، كاميرا التعرف السريع x8.كاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤20 ملم
|
|
طرق التعرف
|
التعرف والقطف في نفس الوقت بثمانية رؤوس
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي للدخول من اليسار إلى اليمين ، تحديد المواقع التلقائي ثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
1.120 قطعة من محطات المواد - يمكنها تلبية متطلبات التركيب للمواد المختلفة والمواصفات والحزم المختلفة للمنتج.
1) 120 قطعة 8 مم تدعم محطات المواد NXT المغذي الكهربائي ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم NXT المغذي الكهربائي ، مغذي الاهتزاز وصواني IC.
2) مواصفات المنصة الكهربائية NXT: مغذي كهربائي 8mm-44mm NXT ، تغذية كهربائية مستقرة ، دقة عالية ، عمر خدمة طويل.

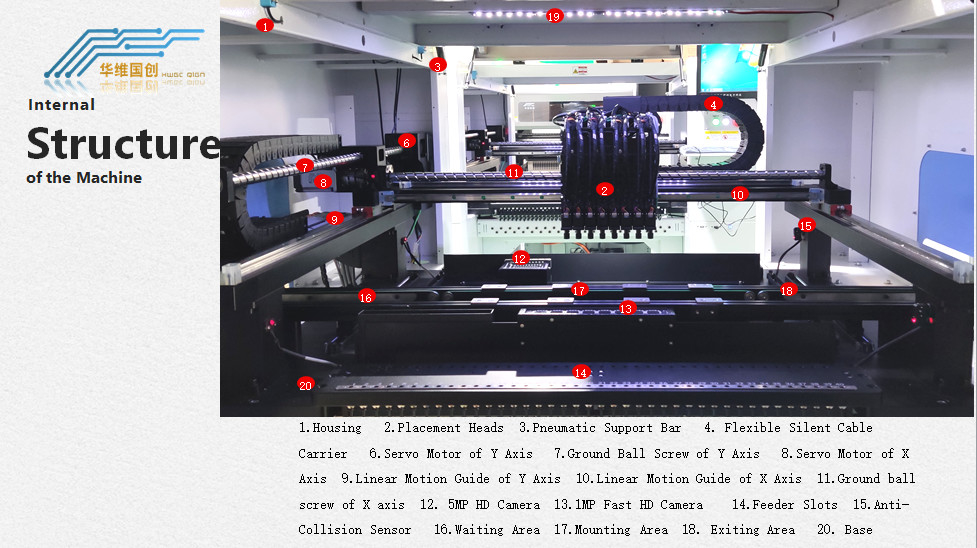

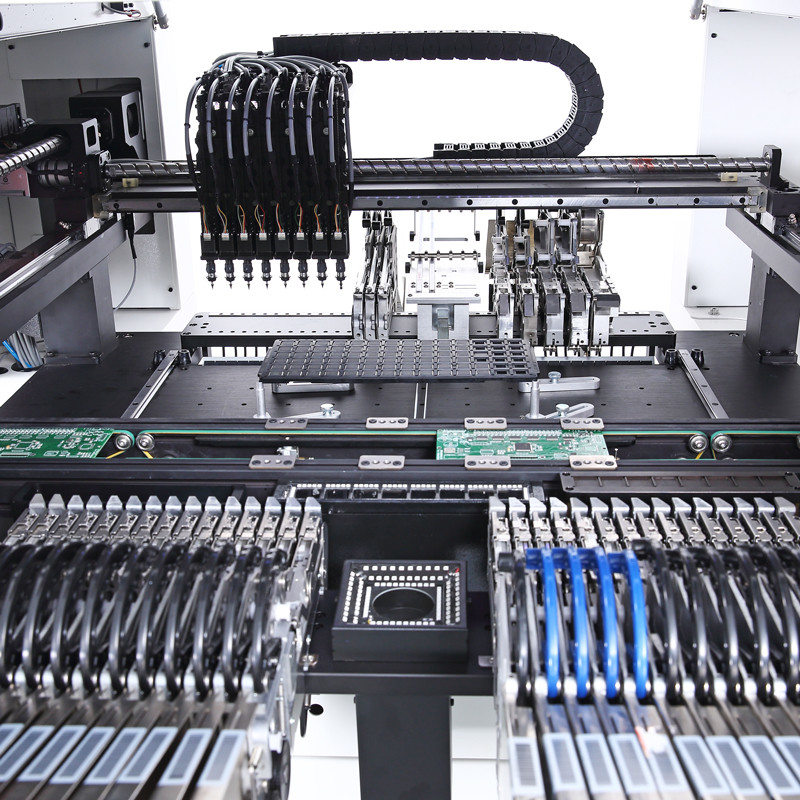

2.8 مجموعة من رؤوس التثبيت المستقلة - 8 مجموعات من رؤوس التثبيت موزعة بفوهات مختلفة ، وهي مناسبة لمتطلبات التركيب للمنتجات ذات المواصفات الأكثر.
1) يمكن لـ 8 مجموعات من الرؤوس المتصاعدة تحقيق الأذرع المزدوجة وأربعة رؤوس في وقت واحد ، والتقاط المواد في نفس الوقت ، وتحسين كفاءة الالتقاط بشكل كبير.
2) يمكن أن يرتفع رأس التثبيت ويسقط بشكل مستقل ، ويدور من 0 إلى 360 درجة ، ويتركيب حتى 20 مم من المكونات.
3) يمكن للمحور z أن يرتفع وينخفض بشكل مستقل وفقًا لسمك المكونات ، بالنسبة لمكونات المقاومة والسعة ، يمكن لرأس التركيب أن يدرك التحديد البصري للطيران ، ويمكن تركيب المكونات العالية بسرعة منخفضة.
4) يمكنها تلبية متطلبات الأحجام المختلفة للمكونات ، والمواصفات المختلفة والحزم المختلفة ، وتحقيق التنوع ، والتنسيب لمرة واحدة.
3 الكفاءة الشاملة هي 20000 قطعة في الساعة ، والكفاءة القصوى هي 26000 قطعة في الساعة.
1) سرعة التركيب لمختلف المكونات (المقاومة ، السعة ، الرقاقة) 20000 قطعة / ساعة.
2) فقط السعة أو المقاومة أو سرعة مصباح LED هي 26000 قطعة / ساعة.
مغذيات
تم اعتماد وحدة التغذية الهوائية والمغذي الكهربائي من ياماها ، الأحجام تشمل 8 مم ، 12 مم ، 16 مم ، 24 مم ، 32 مم و 44 مم.
