نظام تركيب الطاقة الشمسية مكونات SMD اختيار ووضع آلة روبوت LED SMT آلة التجميع HWGC HW-T8SG-80F للبيع
1. شاشة مقاس 17 بوصة ولوحة مفاتيح وماوس AMD.
تم تثبيت نظام تشغيل سهل الاستخدام بالفعل ، ويدعم WinXP / Win7 ، وبرمجة الرؤية واستيراد ملفات ثنائي الفينيل متعدد الكلور ، إلخ.

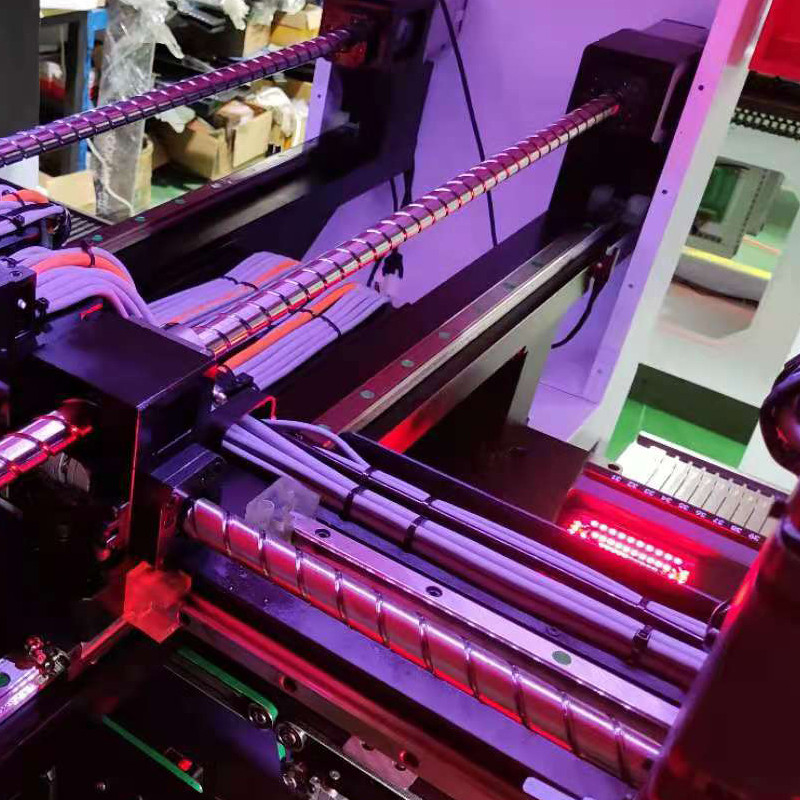

2. إن استخدام اللولب الكروي الدقيق المستورد ودليل الحركة الخطية ، سيجلب تشغيل طويل الأمد بدون صيانة ، ودقة عالية وتشغيل خالي من الضوضاء ، ويحسن أداء الآلة بشكل فعال.
3. ضمان دقة التركيب 0201-0402 ، QFN ، QFP و BGA.
4. تحقيق الاستقرار العالي للعمل المتواصل لمدة 24 ساعة دون توقف ، وتحسين الإنتاجية بشكل كبير.
5. استخدم نفس النوع من حوامل الكابلات التي تحمل ما يصل إلى 10 ملايين حركة ثابتة مثل الآلات المستوردة.
6. الكابلات المرنة المصممة لتطبيقات الحركة الصناعية ، والتي يمكن أن تقاوم مجموعة من الظروف الخطرة ، مثل درجات الحرارة الزائدة والزيت ، ويمكنها التعامل مع أي نوع من الحركة ، بما في ذلك السرعة الأفقية أو الالتوائية أو عالية ، مما يضمن الراحة توصيل الدائرة الكهربائية بحركة ترددية عالية السرعة.
7. كاميرا عالية الدقة للمعايرة الصناعية مستوردة احترافية 5 ميجابكسل تستخدم لتركيب الرقائق ودعمها 5 ميجابكسل خالية من التشويه عدسة الرؤية الصناعية عالية الدقة.

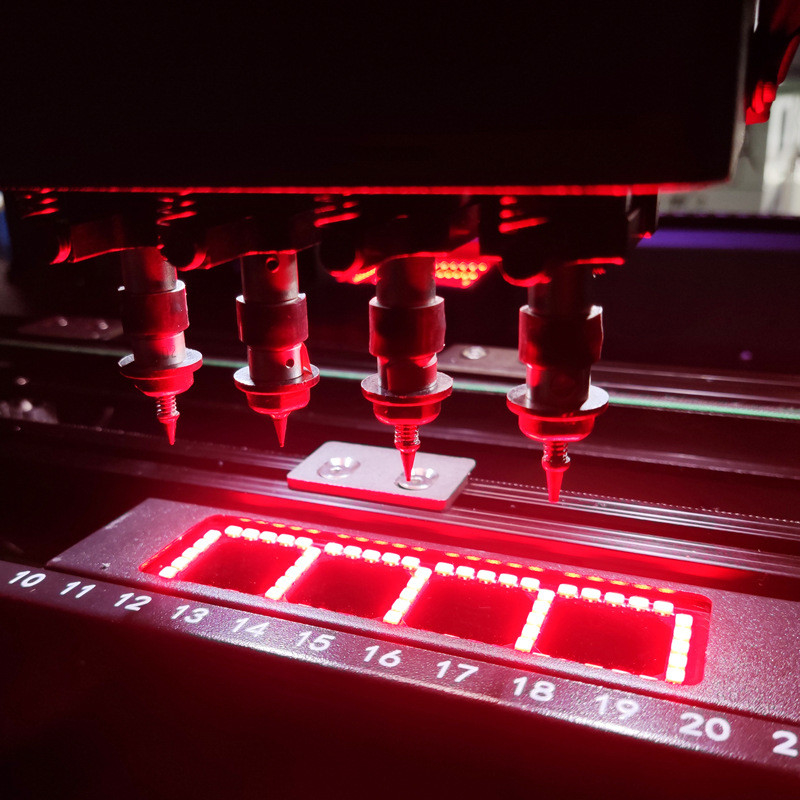

8. ثماني كاميرات التعرف السريع الصناعية بدقة 1 ميجابكسل والتي يمكن أن تزيد الكفاءة بشكل كبير عن طريق التعرف المتزامن على رؤوس التنسيب eig-ht.
|
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد أدراج iC
|
96
|
|
عدد المغذيات
|
120 (تخضع لتغذية 8 مم)
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكرر
|
0.02 مم
|
|
مدى سرعة التركيب
|
20000-26000 قطعة / ساعة
|
|
المكونات القابلة للتطبيق
|
resistor.capacitor.chip.lamp حبة الخ
|
|
الحد الأقصى المسموح به لمساحة ثنائي الفينيل متعدد الكلور
|
340 * 560 مم
|
|
مغذيات
|
المغذي الكهربائي NXT ، المغذي الاهتزازي ، علبة IC إلخ
|
|
أجهزة التعرف
|
علامة الكاميرا x2 ، كاميرا التعرف السريع x8.كاميرا عالية الدقة x1
|
|
أقصى ارتفاع للمكونات القابلة للتطبيق
|
≤20 ملم
|
|
طرق التعرف
|
التعرف والقطف في نفس الوقت بثمانية رؤوس
|
|
وضع نقل ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي للدخول من اليسار إلى اليمين ، تحديد المواقع التلقائي ثنائي الفينيل متعدد الكلور
|
|
وضع علامة
|
يدوي / أوتوماتيكي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
نظام التحكم
|
نظام التحكم HuaweiGuochuang 2021
|
|
أقصى طول خطوة لمحور XY
|
423 مم * 734 مم (يسار) 423 مم * 734 مم (يمين)
|
|
مسارات المحور س ص
|
أربعة quide الحركة الخطية + أربعة الكرة اللولبية الأرضية
|
|
وضع الحركة لمحور XY
|
الربط الذكي لتسريع وتباطؤ المنحنى والخط ، خوارزمية الاستيفاء الخطي المتكاملة
|
|
كمبيوتر التحكم
|
كمبيوتر تحكم صناعي بمعالج إنتل عالي الأداء
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
|
4.5 ملم
|
|
أقصى طول خطوة للمحور Z.
|
50 ملم
|
|
نطاق الزوايا للمكونات
|
士 180 درجة
|
|
محرك
|
سلسلة Panasonic AC Servo Motor MINAS A6
|
|
سائق
|
محرك باناسونيك عالي السرعة DSP
|
|
متطلبات الإمداد الجوي
|
فلتر زيت زيت ،> مرشح غبار 60 لتر ومثبت ضغط الهواء إلخ
|
|
توريد فوهة الفراغ
|
مولد فراغ CKD ياباني يدمج وظيفة انفجار الفراغ عالي السرعة
|
|
|
0.5-0.6 ميجابكسل
|
|
نظام التشغيل
|
بحث مستقل وتطوير SMT ذكي OS قائم على Windows
|
|
عرض الرؤية
|
شاشة تحكم صناعية مقاس 17 بوصة
|
|
|
كابل مرن ومتين من إل جي ألماني (10 مليون مرة)
|
|
مزود الطاقة
|
220 فولت 50/60 هرتز
|
|
|
1500 واط
|
|
أبعاد الآلة
|
1740 * 1360 * 1440 ملم
|
|
وزن
|
1100 كجم
|
