SMT سطح المكتب PNP آلة LED رقاقة المركب آلة SMT اختيار ووضع آلة HW-DSQ800-120F مع 120 مغذيات NXT

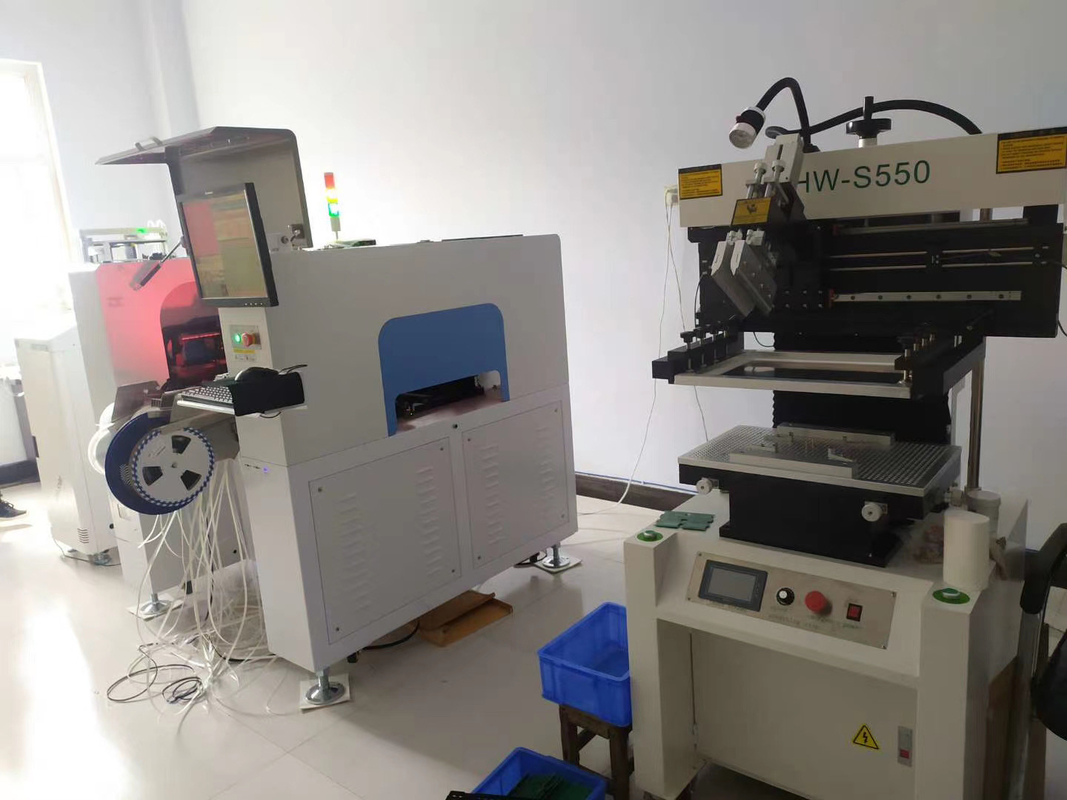

مقدمة
من أجل الحصول على سرعة أعلى وأكثر دقة وتآكلًا أقل ، تأتي آلة SMD PICK AND PLACE مع 8 رؤوس و 10 كاميرات و 80 موضعًا للتغذية تستخدم SMD PICK AND PLACE MACHINEثلاث مراحل اتصال دخول تلقائيمن اليسار إلى اليمين ، البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا استنادًا إلى نظام التشغيل windows XP و win7 وبرنامج الجهاز الذي تم تطويره بشكل مستقل بواسطة ضمان OURSELF لمدة عام وصيانة مدى الحياة.
قائمة الأجزاء
1. آلة الانتقاء والمكان: مجموعة واحدة 2. الدعم الثابت IC: 4 مجموعات (أربعة M5 * 8 ، أربعة برغي M5 * 20) 3. فوهة JUKI: 20 قطعة (502 * 4،503 * 6،504 * 6،505 * 3،506 * 1) 4. فوهة المعايرة الصلبة: 8 قطع 5. سلك الطاقة: 1 جهاز كمبيوتر (مصدر طاقة خارجي للآلة) 6. قاعدة ثابتة: 4 قطع (ثلاث طبقات) 7. لوحة المفاتيح والماوس: 1 مجموعة 8. لوحة حبر معايرة الفوهة: 1 مربع 9. زيوت التشحيم: 1 قطعة 10.I3 كمبيوتر التحكم الصناعي (مع مفتاح): 1 مجموعة شاشة 11.17 بوصة: مجموعة واحدة (عرض * 1 ، خط VGA * 1 ، خط طاقة * 1) 12 قوس: مجموعتان (حامل عرض * 1 لوحة مفاتيح وحامل الماوس * 1) 13.خط توصيل الناقل: 2 قطعة 14. خط ضبط معلمة الكاميرا: 1 جهاز كمبيوتر (قابس * 3) 15. المقبض: 2 قطعة (M4 * 6 برغي * 6) 16 حلقة ختم وحدة التغذية: 10 قطع
|
|
|
نموذج
|
H8
|
|
عدد رؤوس التنسيب
|
8 (دقة عالية)
|
|
عدد من المواقف المغذية
|
80 (تخضع لتغذية 8 مم)
|
|
عدد الكاميرات
|
10
مارك الكاميرا ---------------- 1
كاميرا التعرف السريع - 8
كاميرا عالية الدقة ---- 1
|
|
عدد الدرج
|
دعم ما يصل إلى 48 جهازًا غير مغذي ، يمكن لكل مادة تحديد إحداثياتها ضمن نطاق التركيب ، وتوسيع نطاق
القدرة على استقبال النظام الفردي من الناحية العملية
|
|
دقة تحديد الموقع
|
0.01 مم
|
|
دقة التركيب المتكرر
|
0.025 مم
|
|
نطاق العازلة فوهة
|
4.5 ملم
|
|
أقصى مساحة لثنائي الفينيل متعدد الكلور
|
500 * 380 مم
|
|
أقصى ارتفاع للمكونات
|
7 مم (يمكن تخصيصها إلى 20 مم)
|
|
أقصى مدى متحرك لمحور Z.
|
20 ملم
|
|
سرعة التركيب القصوى
|
15000 CPH
|
|
متوسط سرعة التركيب
|
10000-12000CPH
|
|
مرشد
|
دليل المسمار
|
|
محرك القيادة
|
سلسلة مستوردة AC Servo Motor MINAS A6
|
|
نظام محرك الحركة
|
استيراد محرك DSP عالي السرعة
|
|
XYZ محرك دليل السكك الحديدية
|
دليل حركة خطية مزدوجة + لولب كروي أرضي مزدوج
|
|
نطاق التركيب القابل للتطبيق
|
مناسب لـ 0201 ، 0402 ، 0603 ، 0805 ، 1206 ، الصمام الثنائي ، الصمام الثلاثي ، SOT ، و QFP ، BGA ، وما إلى ذلك مع خطوة الرصاص ≥0.3 مم (مسافة مركز الدبوس
0.5 مم) في حدود 40 * 40 مم
|
|
وضع دخول ثنائي الفينيل متعدد الكلور
|
ثلاث مراحل اتصال أوتوماتيكي الدخول من اليسار إلى اليمين ، ثنائي الفينيل متعدد الكلور التلقائي
|
|
طريقة البرمجة
|
البرمجة التلقائية بعد استيراد ملفات إحداثيات ثنائي الفينيل متعدد الكلور يدويًا
|
|
تعديل طريقة المسارات
|
كهربائي
|
|
وضع علامة
|
تلقائي - يدوي
|
|
وضع التعرف
|
التعرف المتزامن على ثمانية رؤوس
|
|
وحدة تغذية الشريط
|
8،12،16،24 مم ووحدة التغذية الاهتزازية (يمكن توصيلها بشريحة الأنبوب)
|
|
وحدة التغذية الإلكترونية
|
خيار
|
|
مصدر فراغ لفوهة الشفط
|
مولد فراغ عالي السرعة مع قاطع فراغ
|
|
نظام التشغيل
|
استنادًا إلى windows xp و win7 ، برنامج الجهاز الذي طورته شركة OURSELF بشكل مستقل
|
|
زاوية العنصر
|
0-360 درجة دوران متزامن أثناء الحركة
|
|
وضع التشغيل X / Y.
|
منحنى ذكي لوصلة التسارع والتباطؤ الخطي
|
|
إنذار ذكي
|
التصحيح التلقائي ، الاستبدال التلقائي ، إنذار النقص
|
|
شاشة مرئية
|
شاشة عرض تحكم صناعية مقاس 17 بوصة ، نسبة دقة 4: 3 ، 1280 × 1024
|
|
مزود الطاقة
|
220/110 فولت 50/60 هرتز
|
|
متوسط القوة
|
1000 واط
|
|
هواء مضغوط
|
0.5-0.6 ميجا باسكال
|
|
الحد الأدنى لحجم العادم لمصدر إمداد الهواء
|
80-120 لتر / دقيقة ، الحجم أكثر من 60 لتر
|
|
متطلبات جودة مصدر الهواء
|
فلتر زيت الماء ؛ ≥60 لتر ، مرشح الغبار ومثبت ضغط الهواء إلخ
|
|
وزن
|
670 كجم
|
|
البعد
|
142 * 137 * 135 سم
|
8 رؤوس + 80 موضع تغذية +محرك سيرفو + سكة توجيه + اتصال أوتوماتيكي للدخول على مراحل
